动态无功补偿装置主要应用于哪些电路与场景

返回列表来源：发布日期：2023-07-28 15:19:04【大中小】

动态无功补偿装置主要用于存在无功功率波动、电压不稳定及非线性负载较多的电路系统，如高压输电线路、工业电网、发电机组和变电站等场景。在用电系统中，无功功率虽然不进行实际做功，但会引起电压波动和电力损耗增加，因此需要通过专业的无功补偿设备进行控制和管理。

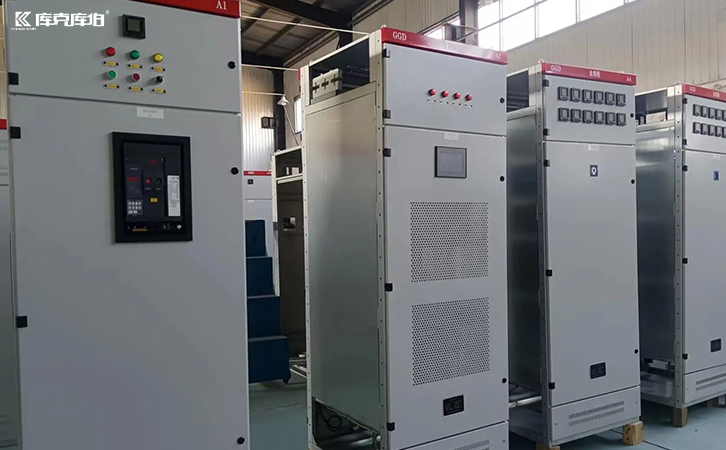

动态无功补偿装置

一、动态无功补偿装置的核心作用

在电力系统中，无功功率的消耗会导致功率因数偏低、变压器发热以及电能传输效率下降。传统的电容补偿设备在面对快速变化的负载时，往往存在响应滞后、频繁投切等问题。相比之下，动态无功补偿装置具备响应速度快的特点，能够实时跟踪电流负载变化，动态调整无功补偿容量，从而有效维持电压稳定，改善电能质量。

二、主要应用电路与场景

1.工业电网与复杂负载电路

在工业制造、冶金、化工、港口物流等场景中，大量使用变频器、整流器、中频炉、伺服驱动等非线性负载。这些设备容易引起谐波干扰、功率因数偏低、三相不平衡和电压波动等问题。如果无法进行有效的无功补偿，容易导致电力系统谐波扩散和设备误报警。动态无功补偿装置可以通过快速响应的控制性能，实时调整补偿容量，有效改善谐波情况与电压波动，保障工业电网的稳定运行。

2.高压输电线路与变电站

变电站是电力系统的重要枢纽，负责电能的分配与传输。在高压输电线路和变电站中，由于负载变化和电源波动，会产生大量的无功功率，导致输电线路电压稳定性下降，甚至出现电压闪烁。动态无功补偿装置能够根据实时监测的电能数据，快速进行无功补偿，减少无功功率对电网的影响，提高输电线路的电能传输效率。

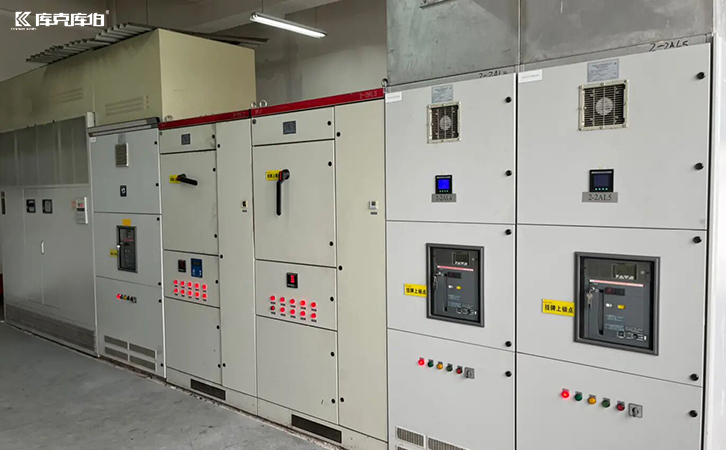

动态无功补偿装置

3.发电机组与新能源并网电路

发电机组在运行过程中，由于负载波动和突变等因素，容易产生较大的无功功率，进而降低发电系统的效率并增加损耗。此外，在光伏逆变器等新能源并网场景中，无功不足和功率因数波动也较为常见。动态无功补偿装置通过实时监测电流和电压情况，在发生无功波动时快速响应，有助于提高发电效率，降低电能损耗。
