动态无功补偿控制器能否调节电压波动？原理解析与应用场景

返回列表来源：发布日期：2024-03-05 16:35:47【大中小】

动态无功补偿技术能够有效改善电能质量，而动态无功补偿控制器具备调节电压波动的能力。它通过控制无功补偿装置，实时调节电力系统中的无功功率，从而有助于平抑电压波动，提升电网的稳定性。

一、无功补偿控制器调节电压波动的原理

在电力系统中，电压波动通常指电压的瞬时变化。这种现象可能会导致电压不足或过高，进而增加电力设备故障甚至损坏的风险。因此，调节电压波动对于维护系统稳定运行至关重要。

无功补偿控制器主要通过控制电容器、电感器或静止无功发生器（SVG）等装置，间接对电压波动进行调节。当系统电压波动较大时，控制器可以通过增加补偿容量来提高电力系统的稳定性，减少波动幅度；当波动较小时，则适当减小补偿容量，避免电压过高。

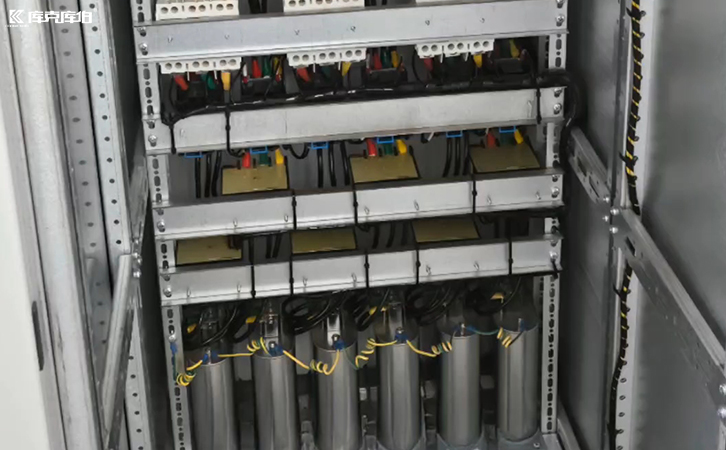

控制器的调节效果与电力系统的负载变化密切相关。在负载变化较大的场景中，传统的电容补偿柜通常采用分级投切方式，存在十几秒的响应延时，可能难以匹配快速变化的无功需求。

动态无功补偿

相比之下，动态无功补偿技术（如低压SVG）支持连续无级调节和毫秒级响应。当面对冲击负荷或变频负载引发的快速无功变化时，这类设备能够快速调节补偿容量，保持电压稳定。而在负载变化较小的情况下，调节过程则相对平缓，避免对系统进行过度调节。

现代无功补偿控制器通常具备自动化调节功能。通过实时检测电力系统的电压波动情况，控制器可以自动调整补偿装置的容量。这种自动化的调节方式不仅提高了设备运行效率，也有助于更好地保护电力设备。

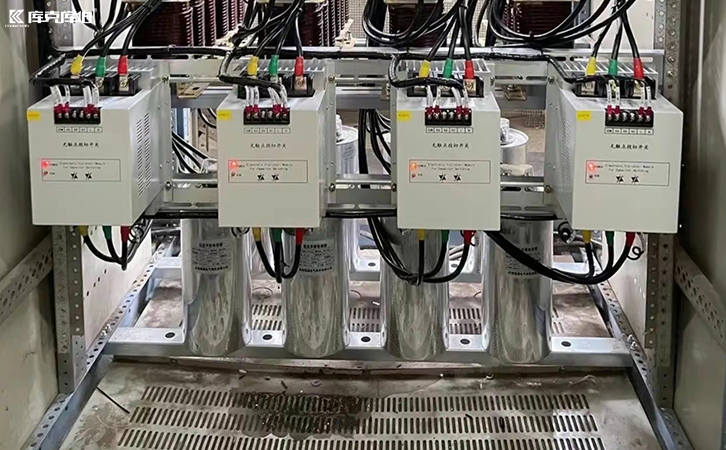

无功补偿控制器

综上所述，动态无功补偿控制器通过精准控制补偿装置的容量，有助于调节电力系统中的无功功率，进而实现对电压波动的改善。结合现场负载特性选择合适的动态无功补偿方案，有助于使电力系统运行更加稳定可靠。
