动态无功补偿柜晶闸管开关到底选多大合适？

返回列表来源：发布日期：2024-07-10 16:27:59【大中小】

在电力系统中，晶闸管开关作为动态无功补偿柜中的重要组成部分，其选择大小合适与否直接影响整个系统的运行稳定性和效率。那么，面对不同规格和品牌的熔晶闸管开关，究竟应如何选择才能达到最佳效果呢？

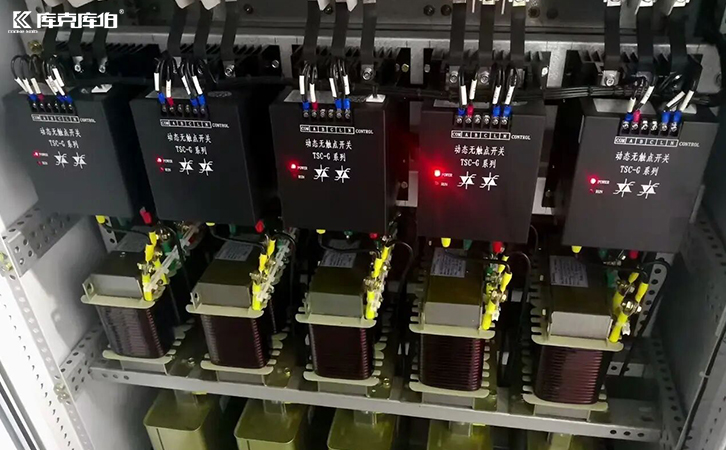

晶闸管开关

选择晶闸管开关尺寸和规格时可以参考以下因素：

1、负载类型和特性

了解负载的性质（如电动机、焊机、电弧炉等）及其对无功功率的需求，以及负载变化的频率和幅度。

2、无功功率补偿需求

根据系统的无功功率需求来确定所需的补偿容量。通常需要进行现场测量或通过历史数据分析来确定无功功率需求。

3、系统电压等级

选择晶闸管的电压等级要与系统电压等级匹配，确保其能够承受系统的额定电压及过电压情况。

4、晶闸管的电流容量

晶闸管开关的电流容量应大于补偿电容器组的额定电流，并考虑到负载电流的波动和系统可能的冲击电流。

5、环境温度和散热条件

晶闸管的工作环境温度和散热条件也会影响其选择。应选择能够在预期工作温度范围内稳定运行的晶闸管，并确保有良好的散热措施。

6、系统谐波含量

考虑系统中的谐波含量，因为谐波会增加晶闸管的电流应力和损耗。如果谐波含量高，可能需要额外的滤波措施或选择更高规格的晶闸管。

7、安全裕度

为保证长期可靠运行，晶闸管的电流容量和耐压能力应有一定的安全裕度。通常建议选择额定值大于实际需求值20%-30%的晶闸管。

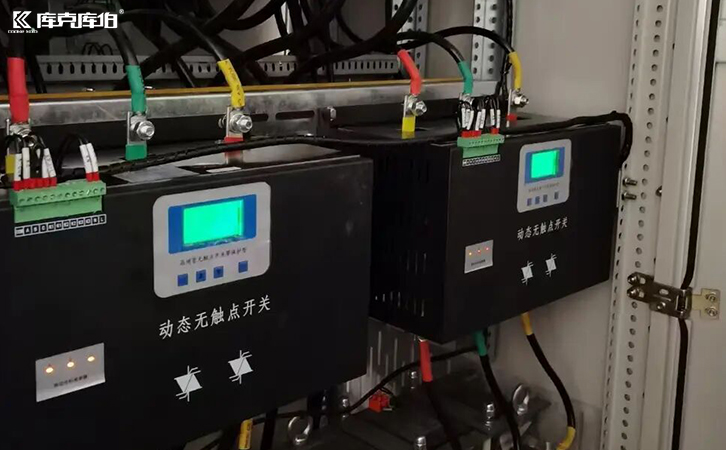

晶闸管开关

选择动态无功补偿柜中的晶闸管开关时，需综合考虑负载特性、补偿需求、电压等级、电流容量、环境温度、谐波含量和安全裕度等因素，确保选用的晶闸管能够在系统中稳定、可靠地运行。
