电容器的放电负载不能装设熔断器或开关吗

返回列表来源：发布日期：2025-11-06 16:03:24【大中小】

在电力系统和无功补偿装置中，电容器的放电回路常被用来快速释放储存在电容器内的电能，以保证系统的安全和设备的再次投入。然而，许多工程师或电工在安装时会产生疑问：放电负载能不能加装熔断器或开关？

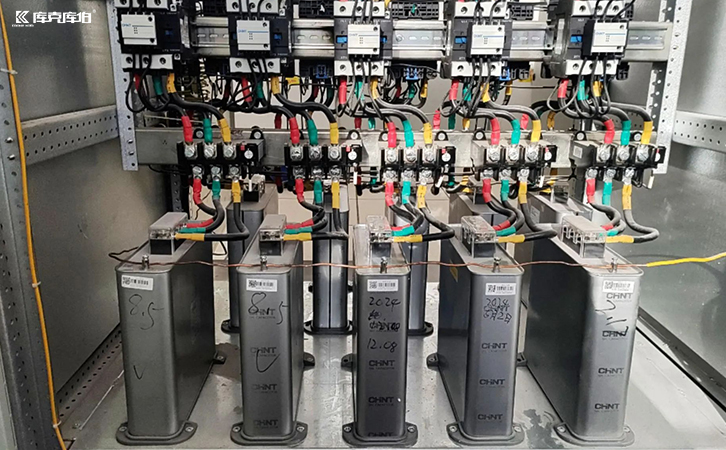

电容器

一、电容器放电负载的作用是什么？

当电容器退出运行后，内部仍会储存高压电荷。如果不及时放电，就可能在检修、切换或再次合闸时造成触电、设备击穿等危险。

因此，在电容器两端通常并联放电电阻（或放电线圈），其作用是让电容器在规定时间内自动将电压降到安全范围内，一般要求电容器断电后3分钟内电压降至50v以下。

二、为什么放电负载不能装熔断器或开关？

1.熔断器可能导致放电回路断开

放电电阻与电容器并联形成回路，当断电后电容器通过电阻慢慢释放能量。如果此时串接了熔断器，在电容器放电初期的瞬间电流较大时，熔丝有可能被熔断。熔断后，放电回路被切断，电容器将无法正常放电，导致内部仍带高压电荷，严重时可能危及人身安全。

2.开关会带来误操作和残压风险

若在放电支路中设置开关，操作人员可能误以为只需合上开关即可放电，而在断开状态下忘记闭合放电通路。这样一来，电容器在退出运行后仍处于充电状态，存在残余高压。一旦触碰电容端子，可能造成电击事故。

3.破坏放电时间常数，影响放电效果

放电回路的阻值与电容容量共同决定放电时间常数。若串入熔断器或开关，会改变回路的等效阻抗，导致放电不彻底或放电时间超标，影响系统安全性和标准符合性。

三、相关标准对放电回路的要求

根据《gb/t15576-2008低压并联电容器装置》以及《dl/t840-2003高压并联电容器装置运行规程》中的规定：

“电容器应设置可靠的放电装置，放电装置不得串联熔断器、开关或其他可能使放电电路断开的元件。”

这说明无论高压还是低压电容器，放电负载必须永久连接在电容两端，保证任何状态下都具备放电功能。

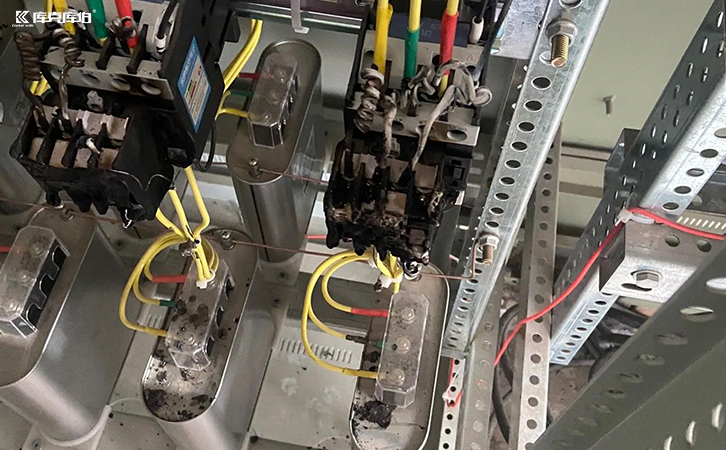

电容器

电容器虽然只是无功补偿系统中的一个小元件，但放电回路的正确设计直接关系到人员安全与设备寿命。因此，在设计、安装或维护电容器时，必须牢记放电负载严禁装设熔断器或开关，保持回路永久可靠连接，才能真正保证系统安全。
