电容柜停用无功补偿装置对电力系统的影响及应对建议

返回列表来源：发布日期：2023-07-12 15:20:08【大中小】

停用电容柜内的「无功补偿装置」会导致电力系统出现功率因数下降、电压波动加剧、谐波电流增加以及系统调度能力受限等一系列负面影响。在工业制造、商业建筑等用电场景中，电容柜是维持电能质量的常见设备，若因设备维护、故障排除或老旧改造等原因需要停用，必须提前了解其潜在风险并采取相应的替代或治理措施。

一、停用无功补偿装置的主要影响

1.功率因数下降与能耗增加

电容柜的核心作用是通过调整电流的相位和大小来提高系统的功率因数。一旦停用，系统将失去这部分无功支撑，导致整体功率因数下降。这不仅会增加线路的无功损耗，还可能导致企业面临力调电费罚款的风险。

2.电压波动加剧与设备运行风险

在正常运行状态下，电容柜有助于平衡电力系统中的电压波动，维持电压稳定。停用后，系统应对负载变化的缓冲能力减弱，电压波动可能会增加，进而影响其他设备的正常运行，甚至可能引发设备误报警。

3.谐波电流增加与电流波动

电容柜的补偿作用在一定程度上可以配合减小系统中的谐波电流，保持电流稳定。若直接停用，系统内的谐波电流可能会相对增加，造成电流波动。这种波动会增加系统的谐波损耗，导致变压器发热，并可能影响电力设备的使用寿命。

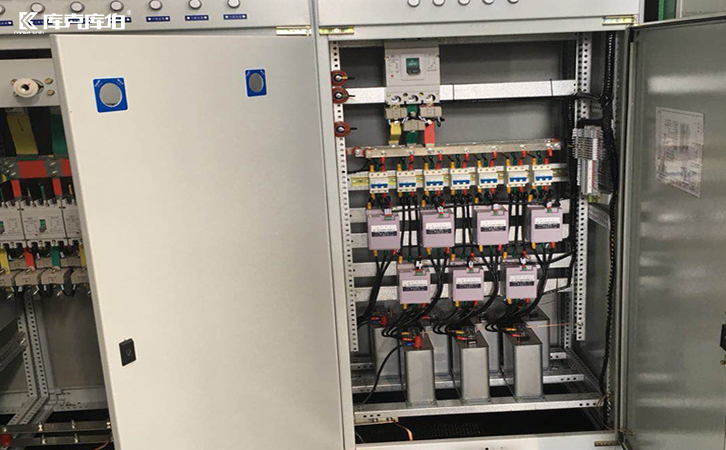

无功补偿装置

4.限制系统调度与无功调节能力

在需要对系统进行无功调节的调度运行中，停用电容柜会限制系统的可调度能力。电网或厂区配电系统可能需要依赖其他手段来维持功率因数和电压稳定，增加了运行管理的难度。

二、应对停用影响的评估与治理建议

1.停用前的综合评估与现场检测

为了保证电力系统的稳定运行，在停用电容柜之前，需要对配电系统进行综合评估。建议进行现场电能质量检测、负载分析和现场勘测，明确系统当前的无功需求、谐波状况及三相不平衡情况，避免因盲目停用导致电能质量恶化。

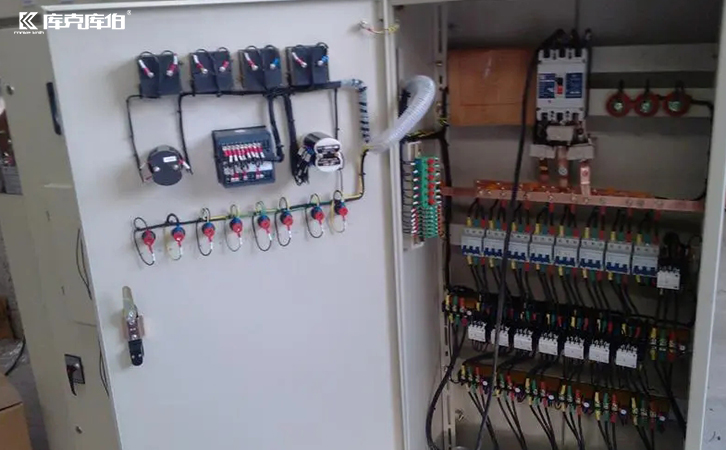

无功补偿设备

2.引入动态补偿与组合治理方案

传统电容补偿在面对变频器、整流器等非线性负载时，可能存在响应滞后、频繁投切或新旧设备不兼容等情况。在老旧柜体升级或设备扩容时，单一设备不一定适合所有场景。针对这些问题，库克库伯电气可结合现场检测数据与配电结构，提供电能质量综合治理相关产品与技术服务。

对于负载变化快、功率因数波动明显的场景，可评估引入低压 SVG 静止无功发生器进行动态无功补偿；若现场谐波问题突出，可配置 APF 有源滤波器；在谐波、无功等问题并存时，通常采用 SVG、APF 与电容电抗相结合的组合治理方案。通过合理的设备选型与参数配置，有助于在停用老旧电容柜的同时，平稳过渡到更适配现场工况的电能质量治理系统。
