电力系统短暂的电涌对无功补偿设备有影响吗

返回列表来源：发布日期：2025-10-28 15:39:06【大中小】

在电力系统运行中，“电涌”是一个常被提及但容易被忽视的现象。尤其在工矿企业、制造车间或大型配电系统中，短暂的电涌频繁出现。那么，这类短时的电涌是否会对无功补偿设备造成影响？

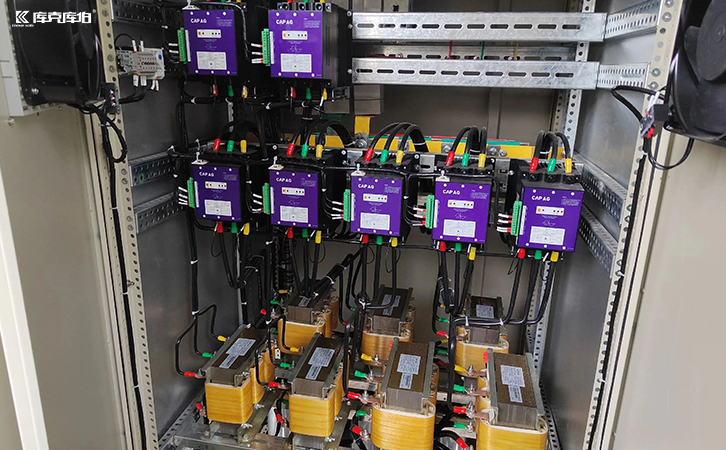

电力系统

一、电涌是什么？为何会出现？

电涌是指电压或电流在极短时间内出现的突升或突降现象。它通常持续时间在微秒级到毫秒级，常见原因包括：

1.设备启动或停机（如电动机、变频器等）；

2.雷击或电网切换操作；

3.电容器投切瞬间产生的暂态过程；

4.谐波叠加导致的暂态过电压。

二、无功补偿设备为何容易受到电涌影响？

无功补偿设备包括电力电容器、投切开关、电抗器、控制器等多个部件，这些元件共同维持系统功率因数与电压的稳定。而电涌的突发特性，使得这些元件在以下几个方面容易受到影响：

1.电力电容器的介质应力增大

电容器内部的介质对电压变化十分敏感。短时电涌会使其承受超过额定值的电压，应力累积会导致：

-介质老化加速；

-电容值漂移；

-严重时发生介质击穿、鼓包甚至爆裂。

2.复合开关或晶闸管开关被误触发

电涌引起的电压突变可能造成无功补偿柜内的电子元件误动作，例如：

-晶闸管提前导通；

-复合开关触发异常；

-控制信号系统受到干扰，导致补偿逻辑混乱。

3.电抗器绝缘和温升问题

电抗器在线路中承受电流突变时，可能出现局部过热、振动增强，甚至导致线圈绝缘受损，长期影响其使用寿命。

四、如何防范电涌对无功补偿设备的危害？

1.在进线端安装spd浪涌保护器，选择合适的保护等级（如c级+d级组合），有效吸收瞬态冲击。

2.选择具备过压保护功能的智能电容器或控制器，当电压异常时能自动切除保护。

3.合理分级补偿设计，减少大容量电容器瞬间投入引发的自激电涌。

4.定期检测接地系统，确保spd、开关及柜体接地可靠。

5.针对谐波严重的工况，配置电抗器或有源滤波装置，抑制谐波共振引发的暂态电涌。

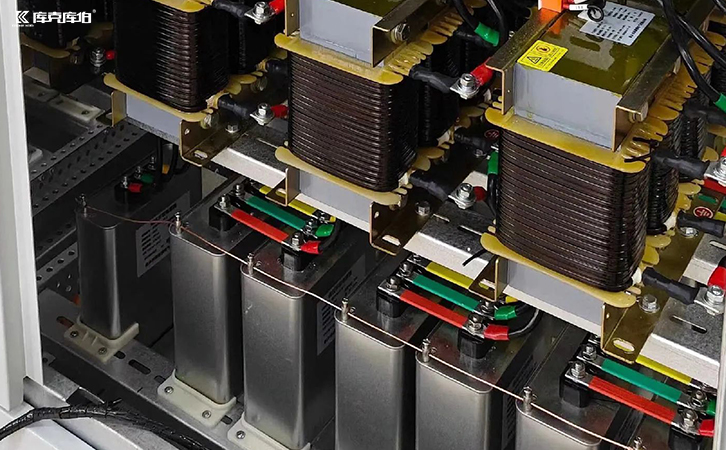

无功补偿设备

虽然电力系统中的电涌持续时间短，但其能量足以对无功补偿设备产生“隐性伤害”。短暂电涌可能不会立即导致设备损坏，但长期反复作用会使电容器老化、开关误动作、系统可靠性下降。
