电网无功与谐波综合治理：电力电容器组与有源电力滤波器混合补偿解析

返回列表来源：发布日期：2022-07-26 16:52:59【大中小】

针对工矿企业电网中常见的无功波动与谐波污染问题，采用电力电容器组与有源电力滤波器相结合的混合补偿方案，能够在控制设备投资的同时，兼顾无功补偿与谐波治理的实际需求。

一、混合补偿的工作原理与配置逻辑

工业现场大量使用的非线性负载在运行过程中会产生谐波电流，并伴随明显的无功需求。单一治理手段往往难以同时满足电能质量指标，混合补偿通过功能互补实现系统优化。

二、电力电容器组的无功补偿作用

电网中的感性负载会导致无功功率增加，进而抬高线路损耗并占用电气设备容量。通过合理配置「电力电容器」，可以向系统提供所需的容性无功，从而平衡感性无功需求，改善基础功率因数。在实际应用中，电容器的投切需结合负载波动特性进行规划，以避免过补或欠补。

三、有源电力滤波器的谐波治理机制

当配电系统中存在较高次谐波时，传统电容器组容易与系统阻抗发生并联或串联谐振，导致谐波电流被放大，影响电容器及其他敏感设备的稳定运行。引入「有源电力滤波器」可实时检测负载侧谐波分量，并输出大小相等、方向相反的补偿电流进行抵消。该方式响应速度较快，能够针对特定次或全频段谐波进行动态滤除。

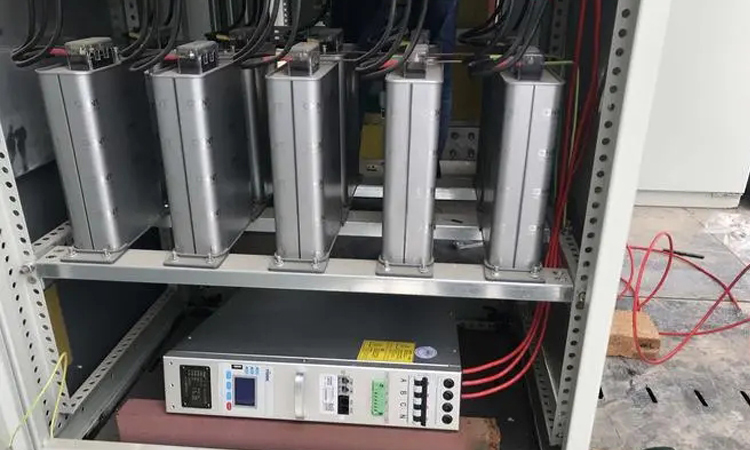

电力电容器组和有源电力滤波器混合补偿

四、混合补偿方案的实际应用效果

将两类设备组合运行，并非简单的功能叠加，而是基于配电系统特性的协同治理。

1.降低设备容量与抑制谐振风险

在混合架构中，电容器组承担基础无功补偿任务，有源设备则专注于谐波滤除与动态无功微调。这种分工有助于合理缩小有源滤波器的设计容量，降低初期设备投入。同时，有源设备的主动阻尼特性可在一定程度上抑制电容器投切过程中可能引发的谐振现象，提升系统运行的稳定性。

2.兼顾功率因数达标与电能质量改善

根据混合补偿的工作特性，该方案通常能够帮助企业将功率因数维持在供电部门要求的考核范围内，并对特征谐波进行有效衰减。实际治理效果受现场工况、负载类型、设备配置和运行数据影响，需结合实测电能质量数据进行参数整定。对于存在复杂非线性负载的厂区，该组合可作为电能质量综合治理的候选路径之一。

库克库伯联系方式

五、方案选型与实施注意事项

混合补偿系统的落地需要前期勘测、负载分析与参数匹配的完整闭环。在规划阶段，建议通过现场电能质量检测明确谐波频谱分布与无功波动规律，再据此确定电容器容量、电抗率以及有源设备的补偿裕度。设备投运后，定期的运行数据记录与基础维护有助于维持治理效果的稳定性。

库克库伯电气面向工业制造、冶金、化工等用电场景提供电能质量治理相关产品与技术支持。公司可提供低压干式电容器、电抗器、APF有源滤波器及SVG静止无功发生器等装置，并根据项目配电结构与治理目标配置组合方案。服务流程涵盖现场勘测、负载分析、方案定制、安装指导与运维培训，相关技术资料与检测依据均参照国家及行业标准整理。如需进一步了解设备选型逻辑或评估现场适配性，可参考「电力电容器厂家：怎么选合适的电容器」中的选型要点，或结合具体项目参数进行技术对接。
