电力电容器端子保护罩的作用是什么？安全防护与设备运行解析

返回列表来源：发布日期：2025-09-17 16:21:50【大中小】

电力电容器端子保护罩的核心作用是防止人员意外触电、避免异物短路以及抵御环境侵蚀，它是保障电气设备安全运行与符合强制安全标准的关键物理防线。在电力电容器成套装置中，端子保护罩通常由高强度工程塑料或绝缘材料制成，覆盖在电容器及其配套设备的电气接线端子上。对于电气工程师而言，这一组件是守护生命和设备安全的重要屏障。

一、电力电容器端子保护罩的核心安全防护作用

1.防止残余电荷导致的意外触电

电力电容器在断开电源后，其两极仍会残留大量电荷并维持危险的高电压。尽管电容器内部或外部通常配有放电电阻，但充分放电需要一定时间。在未完全放电的情况下，裸露的接线端子极具危险性。端子保护罩能够有效隔离带电部位，防止运维人员在巡检或操作时发生误触，从而避免严重的触电事故。

2.满足电气安全强制标准与防护等级

全球各地的电气安全标准（如IEC、GB、UL等）均明确规定，对于高于安全特低电压的带电部件，必须提供防止直接接触的防护措施。端子保护罩的设计能够满足IPXXB等防护等级要求（即防止手指触及），是电容器设备符合强制安全规程直接且有效的物理设计。

二、端子保护罩对设备与系统的运行保护

1.杜绝导电异物引发的短路故障

配电柜内部环境复杂，可能存在金属碎屑、螺丝、线头或小工具等导电异物。如果这些异物掉落在裸露的端子之间，极易造成极间或极对地短路，产生巨大的短路电流。这不仅会损坏电容器本身，还可能引发火灾或导致上级断路器跳闸，严重影响整个供电系统的连续性。保护罩能有效阻挡异物落入，消除短路隐患。

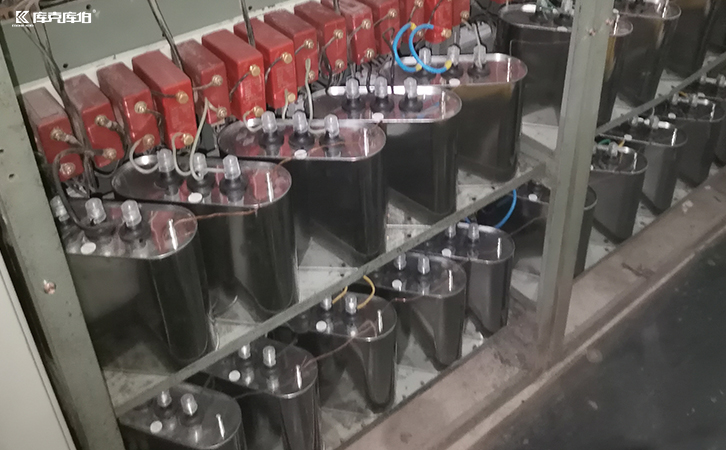

电力电容器

2.抵御粉尘与湿气等环境危害

灰尘、湿气、盐雾等污染物在端子表面积聚，会显著降低绝缘强度，形成爬电路径，进而导致绝缘老化甚至短路。端子保护罩为接线区域形成了一个相对密闭的空间，大幅减缓了污染物的侵入，保持端子的清洁与干燥，从而延长设备的使用寿命。

3.提供机械防护以保障连接可靠性

在设备的搬运、安装和日常维护过程中，外部机械力或工具的意外碰撞可能直接作用于接线端子和导线上。保护罩能够提供机械缓冲与隔离，避免端子松动、变形或损坏，确保电气连接的长期稳定性，减少因接触不良导致的过热故障。

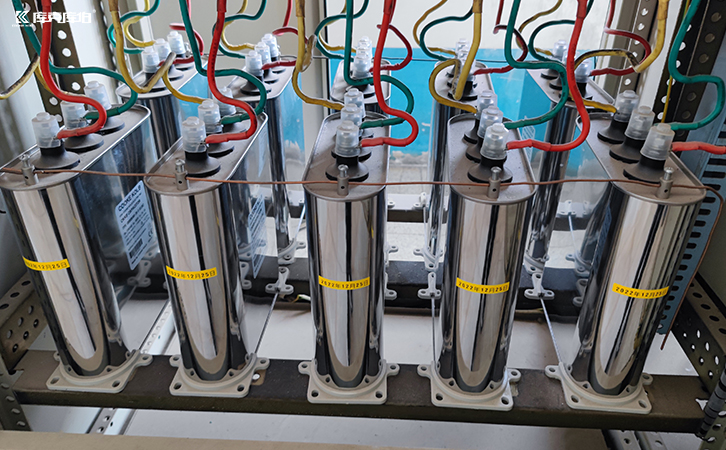

电力电容器

优质电容器产品中的安全设计实践

在现代电能质量治理与无功补偿系统中，电容器的整体安全性不仅依赖于外部防护配件，更取决于产品本身的设计与制造标准。以库克库伯电气等专注电能质量治理的品牌为例，其低压干式电容器采用全干式结构，从源头上消除了漏油风险，并在规定工况下具备较长的设计使用寿命。针对复杂工况，库克库伯开发的防爆型电容器不仅通过了相关委托试验，满足老化、自愈性和破坏试验等严格要求，在外部细节上同样严格标配符合规范的端子保护罩。

无论是基础无功补偿元件，还是结合APF、SVG等设备的组合治理方案，确保电容器端子保护罩的正确配置与完好无损，都是设备设计、安装和日常维护中的基本要求。在任何情况下，都不应在保护罩缺失或打开的状态下操作运行电容器设备，以此保障电力系统的安全与稳定。
