如何测量电力电容器的容量?常用检测仪表与方法解析

返回列表 来源: 发布日期:2024-06-03 16:22:16【大 中 小】

测量电力电容器的容量通常可以使用专用电容测试仪、LCR表、具备电容测量功能的数字万用表以及示波器等专业仪表。由于电力电容器的容量一般较大且应用场景特殊,选择合适的检测仪器并遵循规范的操作方法,是获取准确测量数据、评估设备运行状态的重要前提。

一、测量电力电容器容量的常用仪表

在实际的电路设计、设备维护和故障诊断中,技术人员会根据现场条件和精度要求选择不同的测量工具。

1.专用电容测试仪与LCR表

专用电容测试仪或电容计是测量电容器容量的常规选择,这类仪器通常以法拉(Farad)为单位直接显示读数,能够较好地适配大容量电容的检测需求。此外,LCR表(电感、电容、电阻测量仪)也是专业的阻抗测量工具,不仅可以测量电容值,还能同步获取等效串联电阻和损耗角正切值等参数,有助于更全面地评估电力电容器的健康状态。

2.数字万用表与示波器

部分具备电容测量功能的数字万用表(DMM)可用于快速估算或初步筛查电容器的容量,适合对精度要求不极高的日常巡检。在某些特定情况下,技术人员也会使用示波器进行测量,通过观察和记录电容器在特定电路中的充放电波形,结合时间常数公式推断其实际容量。这种方法对操作者的专业知识要求较高,通常作为辅助验证手段。

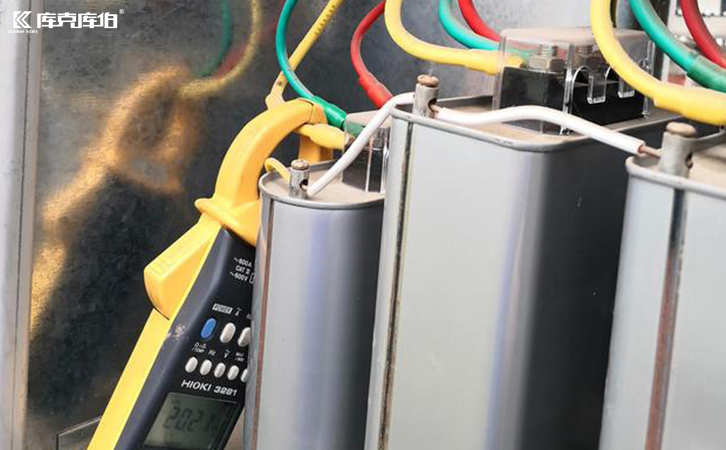

电力电容器

二、测量操作规范与安全注意事项

在进行容量测量时,除了选择合适的仪器,操作规范同样直接影响测量结果的可靠性与人员安全。

测量前必须确认电力电容器已完全断电,并使用专用放电电阻或放电棒进行充分放电,以消除残余电荷带来的安全隐患。在接线过程中,应尽量缩短测试线长度并保持良好的接触,以减少寄生电容和接触电阻对测量结果的干扰。对于在线测量或复杂系统内的检测,还需考虑周围电磁环境和其他并联元件的影响,必要时需将电容器从电路中断开进行独立测试。

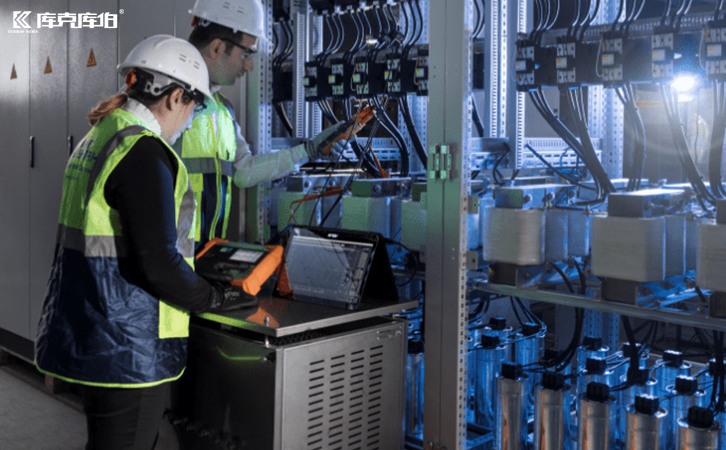

电力电容器

准确的容量测量不仅用于故障排查,也是电容器选型和电能质量治理的重要依据。在工业制造、新能源、冶金化工等用电场景中,无功补偿和谐波治理对配电系统的稳定运行至关重要。
