电力电容器补偿容量与运行电压的关系及选型注意事项

返回列表来源：发布日期：2024-06-18 16:11:33【大中小】

电力电容器的实际补偿容量与运行电压的平方成正比，因此电网电压的波动会直接影响其无功补偿效果，合理匹配额定电压是保障补偿系统安全与高效运行的重要前提。在电力系统中，电容器主要通过提供无功功率来改善功率因数、减少系统无功负荷，从而优化电网的稳定性与电能质量。了解电压与补偿容量之间的内在联系，有助于企业在复杂工况下做出更准确的设备选型与治理规划。

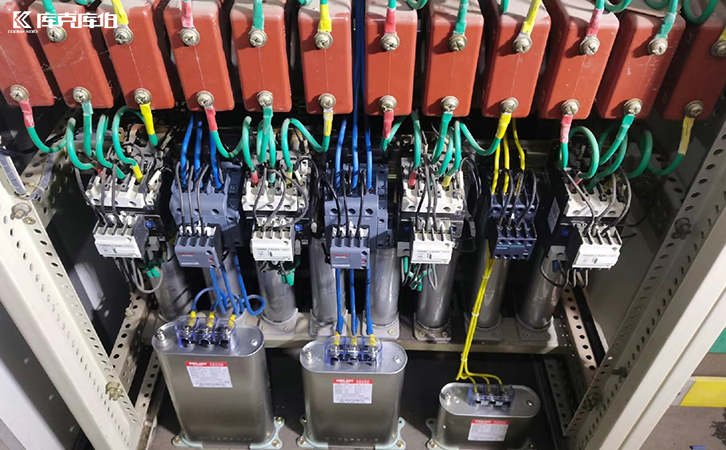

电容补偿器

一、电压对补偿容量与运行状态的影响

1.额定电压与标称容量的匹配

电容器的额定电压是指其能够长期安全运行的电压上限。在选型时，设备的额定电压通常需要大于或等于电网可能出现的最高工作电压。当电网运行电压达到电容器的额定电压时，设备能够输出其标称的无功补偿容量，发挥预期的补偿作用。

2.过电压与低电压工况下的运行表现

电网电压的偏离会对电容器的运行产生显著影响。如果系统出现超过额定电压的过电压情况，不仅会导致电容器输出容量异常增加，还可能引发绝缘击穿、设备损坏甚至短路故障。相反，在低于额定电压的低电压工况下，电容器的实际输出容量会随之衰减，导致补偿效果减弱，可能无法满足系统的无功需求。

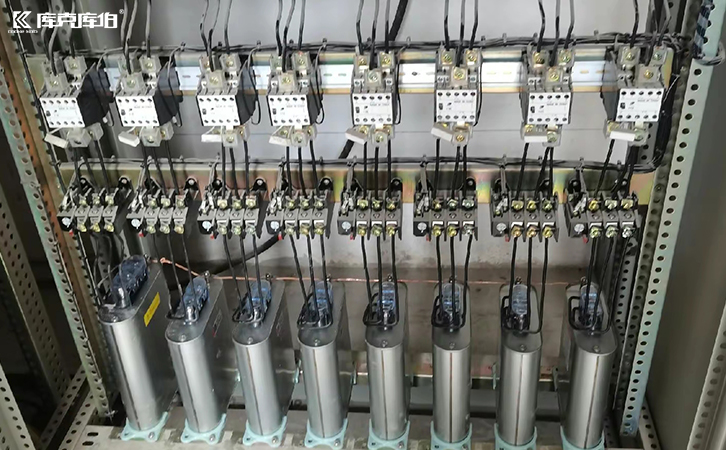

电力电容器

二、结合电网波动与负载特性的选型建议

1.评估电压波动与瞬态冲击

在实际工业与商业配电场景中，电网电压往往存在一定范围的波动。选型时需充分评估现场可能出现的瞬态过电压或持续性电压偏差，确保电力电容器具备相应的耐受能力。对于电压波动较为频繁的配电系统，单一的传统电容补偿可能面临响应滞后或投切频繁的问题。
