电力补偿设备遇到电网谐振怎么处理？常见原因与应对方案解析

返回列表来源：发布日期：2023-09-26 16:09:13【大中小】

当电力补偿设备遇到电网谐振时，通常可通过排查设备状态、调整补偿参数、加装电抗器等谐振抑制装置以及加强日常监测来有效缓解或解决，必要时需结合现场电能质量数据重新评估并优化整体治理方案。

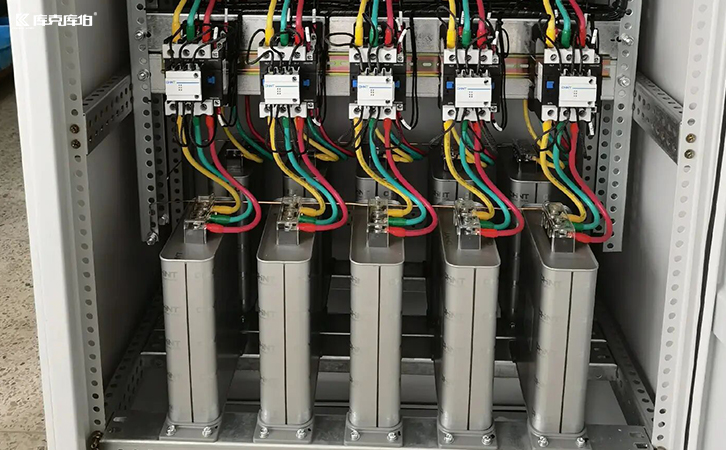

电力补偿设备

一、电网谐振对电力系统的影响

在现代配电系统中，电力补偿设备常用于提高功率因数、降低线路损耗并改善电能质量。然而，当系统中存在大量非线性负载（如变频器、整流器、中频炉等）时，容易产生谐波。如果补偿系统的谐振频率与电网中的谐波频率接近，就可能引发并联或串联谐振，导致电压和电流异常放大，进而影响电气设备的稳定运行。

二、电力补偿设备遇到谐振的常见处理方法

针对电网谐振问题，企业可以结合现场实际情况，采取以下措施进行排查与处理：

1.全面检查设备工作状态

首先需要对相关设备进行全面检查，确认其运行状态是否正常。重点排查接线是否规范，电容器和电感器等核心元件是否存在老化或损坏，以及各项运行参数是否符合设计要求。若发现故障或异常，应及时进行修复或更换相关部件。

2.调整设备参数以避开谐振点

如果补偿系统的谐振频率与电网谐波频率非常接近，可以通过调整设备参数来改变谐振频率，从而避开共振区。例如，在条件允许的情况下，适当增加或减少电容器的容量，或者调整电抗器的线圈匝数与电感量，使系统的谐振点偏离主要的谐波频段。

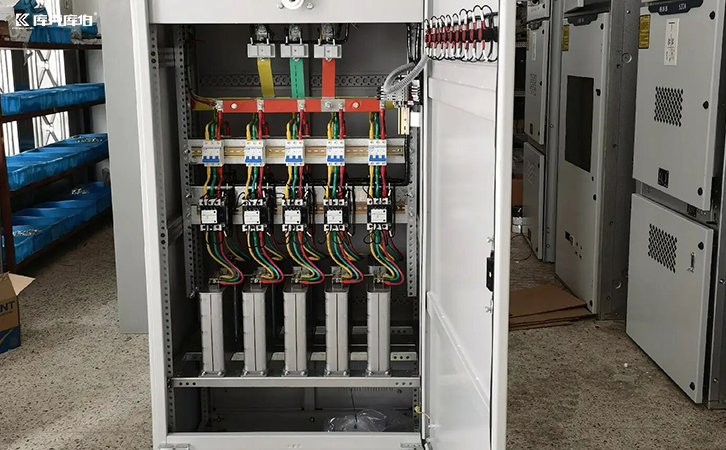

电力补偿设备

3.加装谐振抑制装置

在某些复杂工况下，仅依靠调整常规参数可能难以完全抑制谐振现象。此时，可以考虑加装专门的谐振抑制装置（如串联电抗器）。这类装置能够改变补偿回路的电学特性，有效抑制特定频次的谐波放大，降低谐振发生的概率。对于谐波问题较为突出的场景，还可评估引入有源滤波器（APF）或静止无功发生器（SVG）等设备进行综合治理。

三、建立常态化监测与维护机制

为了及时发现并应对谐振等电能质量问题，加强日常监测与维护十分必要。定期对配电系统进行检测，有助于尽早发现潜在的故障和异常。同时，建立完善的预警机制和应急处理预案，可以在突发情况下快速响应，降低对生产运营的影响。
