在无功补偿技术中，电力补偿技术逐渐成为提升电力质量的重要手段。尤其是分散补偿方式，因其灵活性和高效性，受到越来越多企业的青睐。那么，电力补偿电容器分散补偿如何正确安装，以达到最优的效果呢？

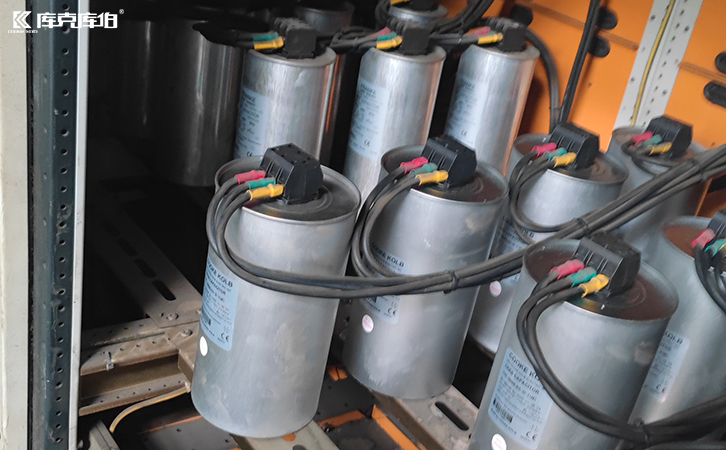

电力补偿电容器

一、电力补偿电容器分散补偿优点：

-提高功率因数：有效降低电能损耗，减少电费支出。

-改善电压质量：增强电压稳定性，减小电压波动。

-延长设备寿命：减轻电气设备的负担，提高其运行效率。

二、电容器分散补偿安装步骤

1、现场勘查

电力负载分析：检查现有的电力设施，分析负载情况，评估需要补偿的容量。

环境因素：确保安装地点干燥、通风良好，避免高温、潮湿等不良环境对设备的影响。

2、设备选型

根据负载情况选取合适容量的电容器。通常情况下，补偿电容器的容值约为需补偿无功功率的1/3至1/2。选择时还需注意电容器的耐压等级与环境温度系数。

3、设备固定

选择安装位置：应选择靠近负载设备的地点，降低线路损耗。

固定支架：使用合适的材料将电容器固定在支架上，确保其稳固性。

4、接线

接线要求：遵循《低压供电设计规范》等相关规定，保证接线正确。

连接方式：一般采用星形连接（y型）方式，确保相序一致。

三、注意事项

-遵循安全规定：确保安装过程中遵循电力安全操作规程，减少事故风险。

-防止谐波影响：在大功率非线性负载情况下，需考虑负载引起的谐波对电容器的影响。

-选择合适的控制器：可安装可调电容器控制器，以便自动调整补偿容量，提高灵活性。

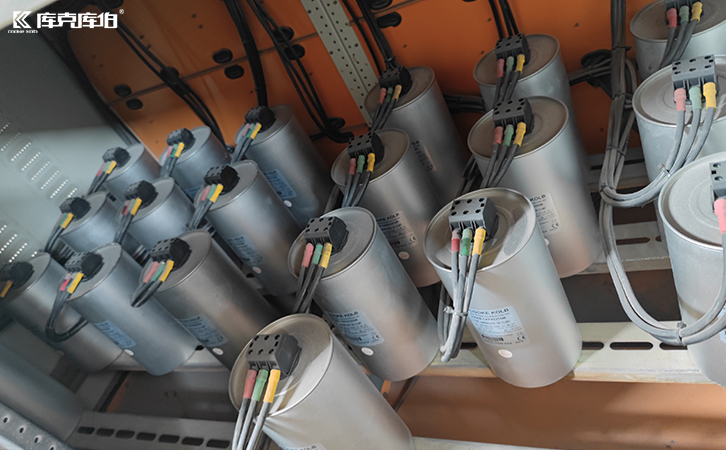

电力补偿电容器

电力补偿电容器分散补偿的安装是提高电力系统效能的有效手段。通过科学合理的安装方法和严谨的维护体系，可以实现卓越的电力补偿效果，节约成本，提升设备运行效能。
