电力补偿电容器的谐波抑制效果如何？

返回列表来源：发布日期：2024-07-25 16:16:57【大中小】

由于大量电力电子设备的影响，谐波问题日益严重。谐波会给设备的运行带来了极大的隐患。有些企业将电力补偿电容器视为解决谐波问题的救星。但实际上电力补偿电容器本身并不具备谐波抑制的功能，而是在电力系统中和其他设备串联时，对谐波进行一定抑制效果。

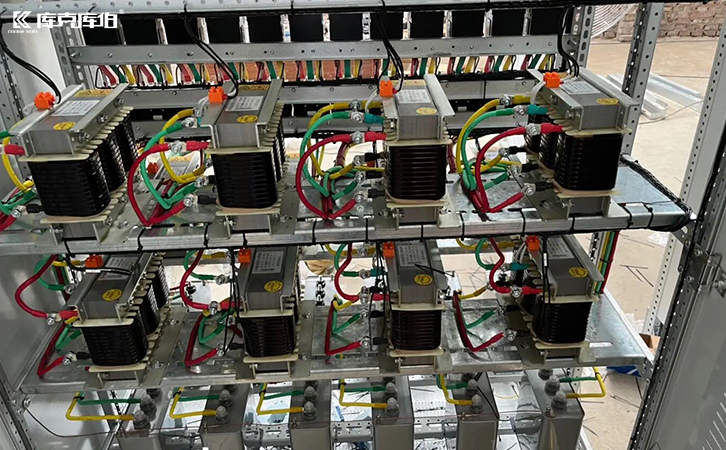

电力补偿电容器

具体来说，电力补偿电容器的谐波抑制效果可以从以下几个方面来考虑：

1、谐波放大：

在电力系统中，如果电容器的谐振频率与系统中的谐波频率接近，可能会引起谐波放大。这是因为电容器与电感元件（如变压器和电机）形成了lc谐振电路，在特定频率下（通常是某次谐波频率）产生共振，从而放大该频率的谐波。

2、谐波滤波器：

为了抑制谐波，可以在电力补偿系统中使用专门设计的谐波滤波器。这些滤波器通常由电容器、电感器和电阻器组成，能够有效地滤除特定频率的谐波，从而减少谐波对系统的影响。

3、电抗器配合使用：

在补偿电容器回路中串联电抗器，可以有效地抑制特定频率的谐波。例如，在高次谐波较多的系统中，通常在电容器前串联电抗器，以限制谐波电流通过电容器，从而减少谐波对系统的影响。

4、系统设计与谐波分析：

在设计电力补偿系统时，进行详细的谐波分析是非常重要的。通过分析，可以确定系统中的主要谐波源，并采取相应的措施进行谐波抑制，例如选择适当的电容器和电抗器，或者增加有源滤波器等设备。

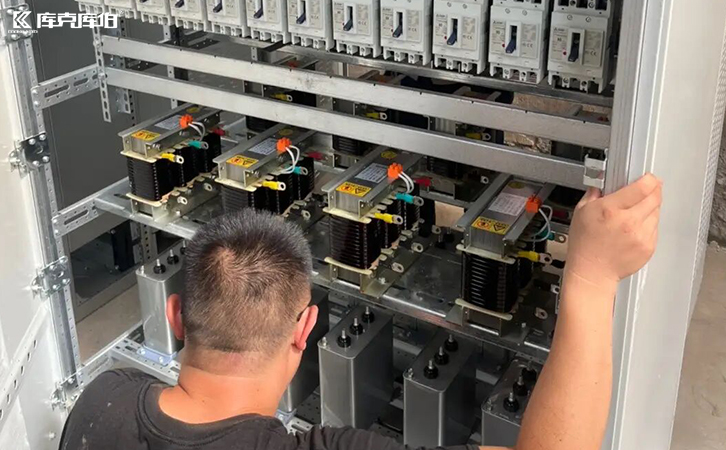

电力补偿电容器

总的来说，电力补偿电容器本身并不能直接抑制谐波，但通过合理的系统设计和配置，可以减少谐波对电力系统的负面影响。
