变压器直流偏磁对无功补偿电容器的影响及治理方案

返回列表来源：发布日期：2025-11-07 15:37:26【大中小】

变压器直流偏磁会导致铁芯磁场偏移，进而引起电压波形畸变、谐波增加及设备物理损坏，直接影响无功补偿电容器的运行安全与补偿效率；通过加装偏磁保护、优化负载平衡以及引入有源滤波器等电能质量治理设备，可有效降低其负面影响，保障配电系统的稳定运行。

一、什么是变压器直流偏磁？

直流偏磁是指变压器铁芯在运行过程中，因外部直流电流侵入而导致铁芯磁场出现非对称性或工作点偏移的现象。这种偏磁通常由电力系统中的不平衡负载、直流接地极电流或异常工况引起。当铁芯进入饱和状态时，变压器的励磁电流会急剧增加，不仅增加设备损耗，还会对下游的电能质量治理设备产生连锁反应。

二、直流偏磁对电容设备的具体影响

1.电压波形畸变与补偿失效

直流偏磁会导致变压器输出的电压波形发生严重畸变。无功补偿电容器主要用于平衡电压波动和改善功率因数，但当系统电压波形因偏磁而畸变时，电容器的工作状态会偏离设计工况，导致补偿精度下降，甚至引发过电压或过电流保护动作。

2.谐波放大与设备损坏风险

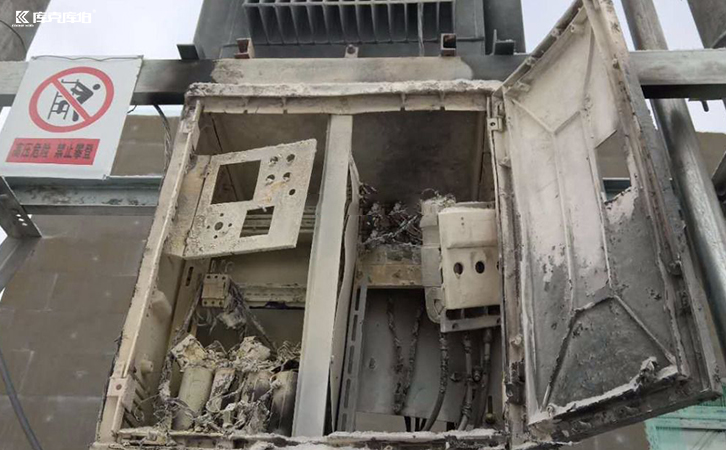

偏磁现象会促使电网中产生大量奇次谐波。电容器对谐波具有天然的放大效应，在电压波形严重畸变的情况下，电容器不仅无法有效滤除谐波，反而可能与系统电抗形成谐振，导致谐波电流成倍增加。这种长期的谐波过载会破坏电容器内部电压与电流的相位关系，加速介质老化，增加设备鼓包、漏液甚至击穿损坏的物理风险。

无功补偿电容器

三、如何防范与治理直流偏磁带来的电能质量问题？

1.源头控制与偏磁保护

防范直流偏磁的首要措施是在变压器侧安装偏磁保护与隔直装置。这类装置能够实时监测系统中的直流分量，一旦检测到偏磁趋势，便立即进行干预和阻断。同时，定期巡检变压器的工作状态，合理调配三相负载，避免出现严重的不平衡或异常工况，从源头上降低直流偏磁的发生概率。

2.引入有源滤波与组合治理方案

针对直流偏磁引发的谐波增加和电能质量恶化问题，单纯依靠传统电容补偿已难以满足需求，需要引入专业的谐波治理设备。在复杂的工业用电场景中，可采用APF有源滤波器进行精准的谐波抑制。APF设备响应速度快，能够动态跟踪并抵消系统中的谐波电流，防止谐波对电容器造成冲击。

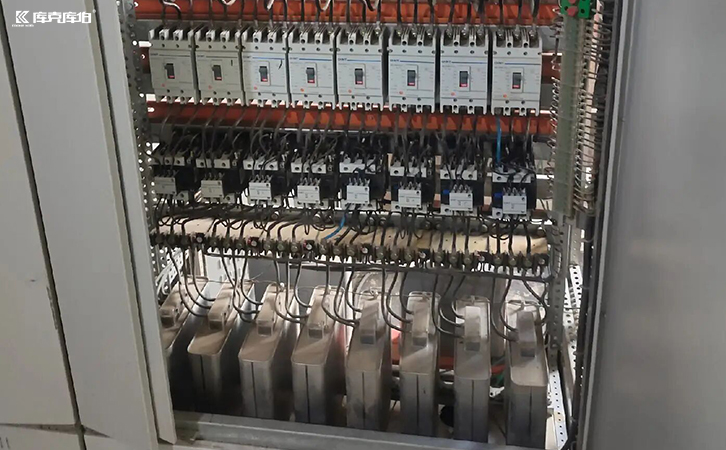

无功补偿设备

对于谐波、无功和三相不平衡问题并存的现场，可以结合现场检测数据与配电结构，采用APF与SVG静止无功发生器、电容电抗相组合的综合治理方案。在基础补偿元件的选择上，建议选用抗谐波能力更强的全干式结构产品或防爆型电容器。例如，具备较高抗谐波耐受能力的低压干式电容器，不仅能规避漏油风险，还能在复杂工况下降低异常运行带来的安全隐患，从而保障无功补偿电容器及相关设备的长期稳定运行。

变压器直流偏磁对电力系统电能质量的影响不容忽视。通过合理的源头防护与科学的组合治理方案，能够有效化解电压畸变与谐波放大带来的设备损坏风险，确保配电网络的高效、安全与稳定运行。
