并联补偿电容器在直流电路中的作用与应用场景解析

返回列表来源：发布日期：2023-11-13 16:41:05【大中小】

并联补偿电容器在直流电路（尤其是大功率或含有脉动成分的直流系统）中，主要起到稳定母线电压、滤除纹波与谐波、提升系统瞬态响应及输出能力的作用。在包含电感元件或非线性负载的复杂工况下，合理配置并联补偿电容器有助于改善电能质量并提高整体设备的工作效率。

一、并联补偿电容器在直流电路中的核心作用

在直流系统中，特别是存在脉动直流或瞬态负载变化的场景，电容器的补偿与滤波功能不可忽视。其具体作用主要体现在以下几个维度：

在实际直流电路中，负载变化或电感元件的存在可能会引起瞬态电压降或电压波动。并联补偿电容器能够通过充放电过程提供瞬态补偿电流，吸收电压尖峰并填补电压跌落，从而使电压在电路中分布更加均匀，有效降低电压波动，提高系统运行的稳定性。

在大功率直流电路（如变频器直流母线、电机驱动系统）中，负载突变时对瞬时电流的需求较大。引入并联补偿电容器可以在瞬态过程中快速释放储存的电能，弥补电源响应速度的不足，从而在一定程度上提高电路的瞬态输出能力，保障设备在重载或冲击负荷下的正常运行。

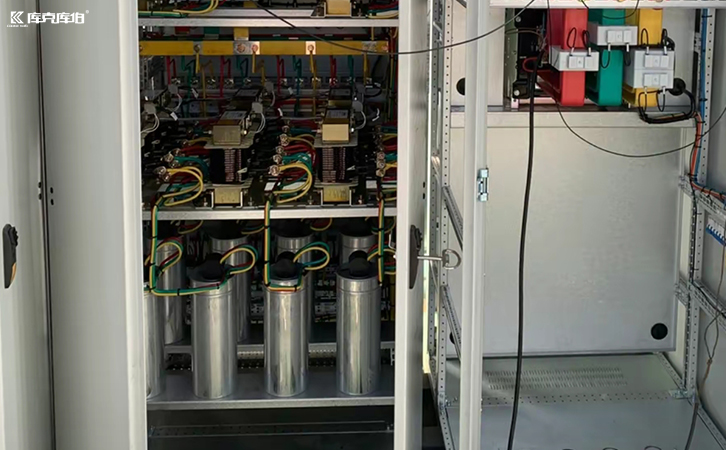

并联补偿电容器

直流电路中往往伴随由整流器、开关电源等非线性负载产生的纹波和高频谐波。并联补偿电容器能够为这些高频交流成分提供低阻抗通路，降低电源侧电流的谐波与纹波含量，减轻电源负载压力，进而提升整体电路的转换效率。

并联补偿电容器广泛应用于各类电力系统及工业自动化设备中。在大型电力变压器、变频器、整流器、UPS以及光伏逆变器等设备中，直流母线或相关环节通常需要配置电容元件。

在这些设备中，由于非线性负载和电感元件的存在，容易产生电压波动、瞬态电流冲击等现象。合理应用并联补偿电容器，有助于缓解电压降和改善瞬态响应，提高设备的运行可靠性。此外，在冶金、化工、港口物流等存在较多冲击负荷和谐波干扰的工业场景中，直流侧的电容补偿也是整体电能质量治理方案中的重要一环。

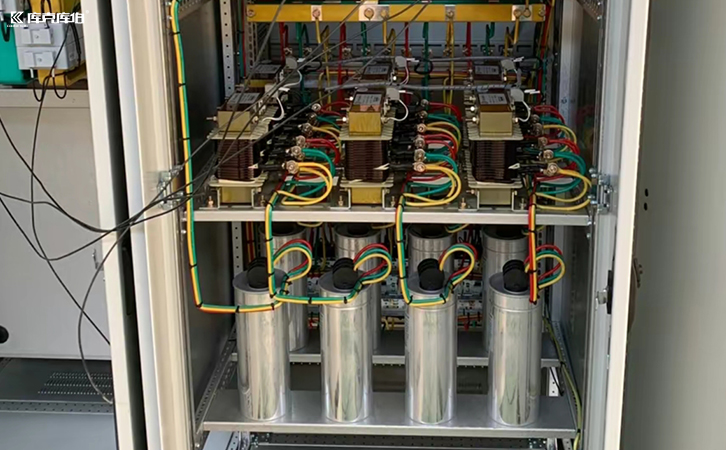

并联补偿电容器

虽然并联补偿电容器在直流电路中具备多项优势，但在实际工程应用中，单一元件不一定能解决所有电能质量问题。对于存在多种复杂问题的配电与驱动系统，需要结合现场检测数据、负载特性和治理目标进行综合判断。
