并联补偿电容器常用的接线方式有哪些？

返回列表来源：发布日期：2024-07-04 16:09:41【大中小】

并联补偿电容器在实际应用中，主要采用星形接线、三角形接线以及混合星形-三角形接线三种方式。具体选择哪种接线方式，通常取决于电容器组的容量大小、系统电压等级以及现场的电能质量治理需求。合理选择接线方式不仅关系到设备的正常运行，还会直接影响系统的功率因数改善效果和电流谐波治理情况。

一、常见的并联补偿电容器接线方式解析

在电力系统中，为了达到预期的无功补偿效果，通常会将多个电容器组合使用。以下是三种主流的接线方式及其适用场景。

1.星形接线方式

在星形接线中，每个电容器的一个端子连接到共同的中性点，而另一个端子则分别连接到三相电源系统的各个相线上。这种接线方式的结构相对简单，当某相电容器发生击穿短路时，其他两相的电容器能够起到一定的限流作用，从而降低故障扩大的风险。星形接线通常适用于较小容量的电容器组，或者对系统绝缘水平和安全性要求较高的中高压配电场景。

2.三角形接线方式

在三角形接线中，每个电容器的两个端子依次连接到三相电源系统的各个相线上，形成一个封闭的三角形回路。由于三角形接线能够使电容器承受较高的线电压，在相同补偿容量下，所需的电容器电容量相对较小。这种方式适用于较大容量的电容器组，因为它可以承受更高的电流，常用于低压配电系统中对基础无功功率进行集中或就地补偿。

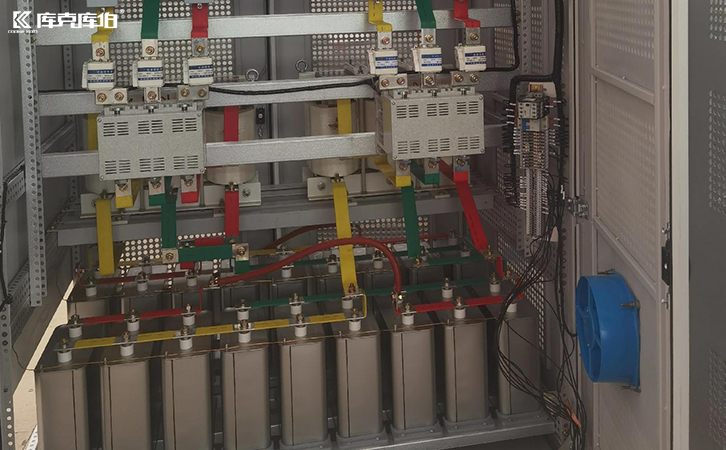

并联补偿电容器

3.混合星形-三角形接线方式

这种接线方式结合了星形和三角形的技术特点。在实际设计中，通常会将一部分电容器组成星形接线，另一部分电容器组成三角形接线。通过这种混合配置，可以在满足大容量补偿需求的同时，兼顾系统的安全性和灵活性，从而有助于实现更高效的电力因数校正和电能质量优化。

二、如何选择合适的接线方式与补偿方案

不同的接线方式适用于不同的电力系统场合，具有各自的优缺点。企业在选择并联补偿电容器的接线方式时，需要综合评估所选设备的额定容量、系统的电压和电流要求，以及具体的应用环境和设计考虑因素。

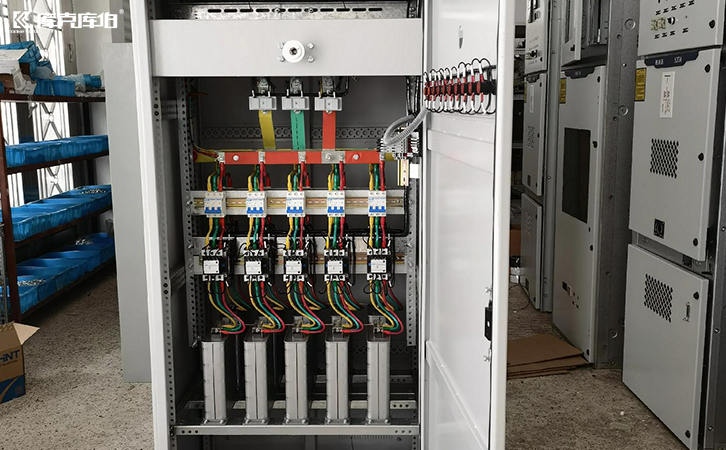

并联补偿电容器

此外，现代工业现场的电能质量问题往往不仅限于无功不足，还可能伴随谐波干扰、三相不平衡或电压波动。因此，在配置并联补偿电容器时，建议结合现场的实际工况进行综合考量。
