变电站无功补偿：单相与三相电力电容器选型分析

返回列表来源：发布日期：2023-06-28 15:02:24【大中小】

变电站无功补偿选择单相还是三相设备，主要取决于现场的负荷规模、分布情况以及系统对稳定性的具体要求。通常而言，负荷较小且分散的场景可考虑单相电力电容器，而负荷较大且集中的变电站则更适合采用三相电力电容器。

一、单相与三相电力电容器的核心差异

单相电力电容器结构相对简单，初期投资成本较低，且安装与日常维护较为便捷。不过，其单台容量通常较小，更适用于负荷较小或分布较为分散的无功补偿场景。

三相设备具有较高的功率容量，能够为电力系统提供相对稳定的无功补偿，适用于负荷较大且集中的变电站等核心节点。相对而言，其初期投资成本较高，且在系统设计、安装规范与后期维护方面的要求更为复杂。

设备选型需根据实际负荷类型及容量需求进行匹配。当负荷较小且分散时，单相设备具备一定灵活性；当负荷较大且集中时，三相设备通常是较为合理的选择。

单相设备初期投资较低，适合预算受限的项目；三相设备虽然成本较高，但在大功率补偿和系统整体稳定性方面具备相应优势。

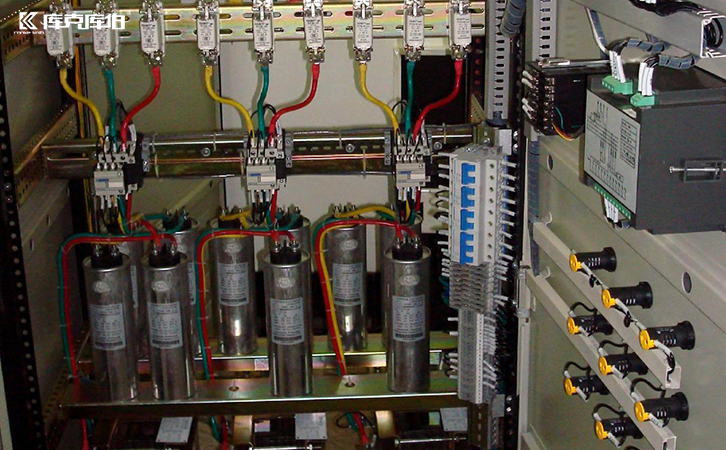

变电站无功补偿

三相设备需要更严谨的设计与安装规范，维护工作相对复杂；单相设备维护成本较低，但在大型复杂系统中的整体可靠性可能受到一定限制。

变电站作为电网关键节点，对运行稳定性要求较高。三相电容器在应对大负荷波动时，有助于提升系统的安全与稳定运行水平。

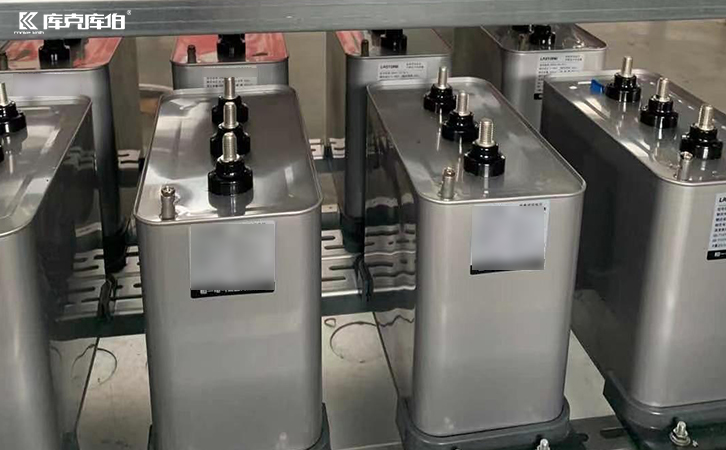

单相电力电容器

综上所述，变电站无功补偿设备的选型没有绝对的单一标准，而是需要综合评估负荷特性、经济预算与系统稳定性需求。通过专业的现场勘测与负载分析，制定合理的无功补偿与电能质量治理方案，有助于改善变电站及整个配电系统的运行质量。
