APF有源滤波器组态屏的核心功能与选型应用解析

返回列表来源：发布日期：2025-06-17 16:20:36【大中小】

apf（有源电力滤波器）组态屏在电能质量治理系统中扮演着人机交互核心的角色，集参数配置、状态监控、故障诊断与能效管理于一体，直接决定了滤波系统的操作便捷性与运行可靠性。

一、组态屏在电能质量治理中的核心作用

在低压配电系统的电能质量治理场景中，组态屏不仅是简单的操作界面，更是连接智能算法与电力硬件的神经中枢。其具体作用主要体现在以下几个维度：

1.系统参数配置与模式设定

组态屏是设备工作模式设定的核心载体。通过直观的交互界面，工程师可以灵活设置滤波模式、目标谐波次数及补偿优先级等关键参数。针对不同应用场景，系统支持预设方案存储，便于在工业变频、电弧炉等典型负载间快速切换优化配置。同时，权限分级管理功能有效保障了参数设置的安全性，防止未经授权的误操作。

2.运行状态可视化与实时监测

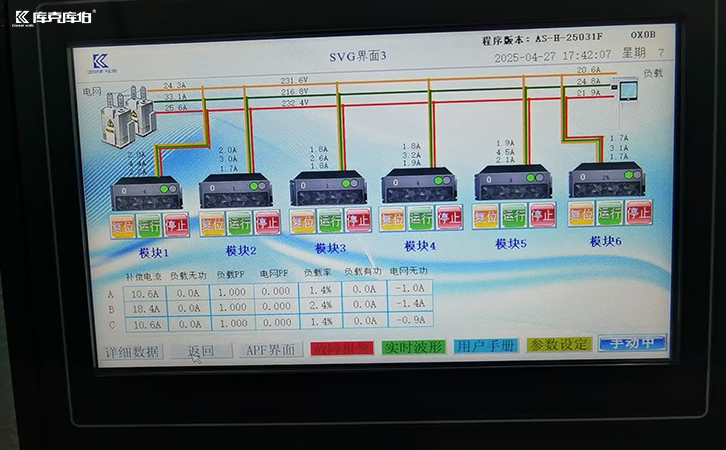

实时数据的多维展示是组态屏的基础功能。系统通过动态波形图清晰呈现电网谐波含量与补偿效果的对比，并利用色彩区分的柱状图直观显示各次谐波的治理率。直流母线电压、模块温度等关键参数以趋势曲线记录变化过程，而补偿电流、系统功率因数等核心指标则通过数字仪表突出显示，帮助运维人员全面掌握设备运行状态。

apf有源滤波器

3.智能故障诊断与辅助排查

为提升运维效率，组态屏集成了智能诊断功能。当系统出现异常时，界面会自动弹出报警信息并提供可能的原因分析。历史事件记录功能可完整保存故障发生前后的参数变化，保护动作信息则明确显示过流、过压等具体类型，并配合示意图指示故障位置。内置的专家知识库还能提供处理建议，指导现场人员逐步排查问题。

4.能效管理与设备维护分析

组态屏同时也是评估电能质量改善效果的中心。累计滤波电量统计可直观反映设备的节能贡献，谐波治理率变化曲线则记录长期运行效果。系统支持自动生成能效报告，对比补偿前后的功率因数变化及线损降低情况。此外，内置的维护管理功能可统计运行时间以提示定期维护周期，评估关键元件寿命，并跟踪每次检修记录，形成完整的设备健康档案。

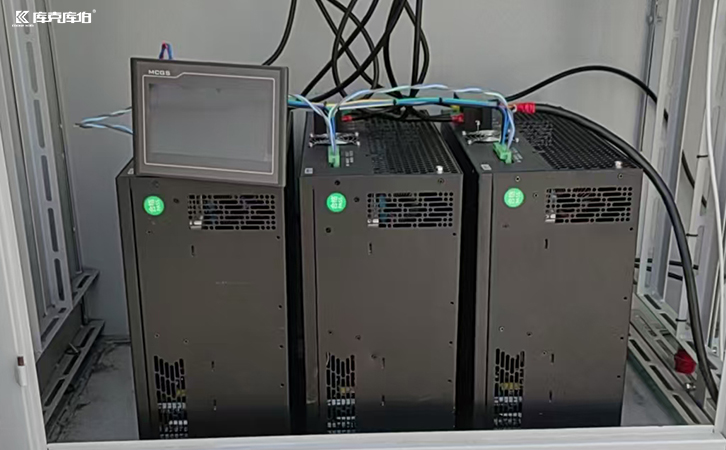

apf有源滤波器

结合现场需求的选型与应用建议

随着技术的发展，组态屏已从传统的操作界面演变为集控制、监测、诊断、管理于一体的智能平台，并支持远程监控与数据上传等扩展功能。在实际应用中，建议用户在设备选型时不仅要关注硬件性能，也应重视组态屏的功能完整性和操作体验。

针对新建厂区、老旧厂区改造或既有配电系统升级，合理的方案配置与专业的技术支持尤为重要。在应对谐波干扰、无功不足或三相不平衡等复杂问题时，可结合现场负载特性选择单机治理或组合方案。同时，依托如库克库伯电气等专业服务商提供的现场勘测、谐波数据检测、方案配置以及后期的运维指导和基础故障排查培训，能够确保组态屏及有源滤波设备在实际运行中发挥更大价值，为低压配电系统提供更智能、高效的电能质量治理解决方案。
