有源电力滤波器中IGBT元件的核心作用与工作原理

返回列表来源：发布日期：2025-06-13 16:36:49【大中小】

在电能质量治理领域，apf（有源电力滤波器）主要用于治理谐波、滤除系统电流杂波，以应对频次复杂且动态变化的谐波问题。作为该装置的核心功率器件，IGBT（绝缘栅双极型晶体管）直接决定了整套系统的滤波效果、动态响应速度和运行可靠性。其核心作用在于通过高频开关特性实现谐波电流的精准补偿与能量的高效管理。

一、IGBT 在谐波治理中的核心执行功能

IGBT 作为功率执行单元，承担着谐波电流重构的关键任务。控制系统通过算法计算出需要补偿的谐波分量后，驱动 IGBT 桥臂产生与之相反的电流波形。凭借优异的高频开关特性，IGBT 能够精确跟踪谐波变化，实现微秒级的动态响应，确保补偿电流的实时性与准确性。

基于 IGBT 的 PWM 调制技术，设备能够实现宽频谱谐波治理。单个 IGBT 桥路通过高频斩波，可同时产生多种频率的补偿电流，无需针对各次谐波设置独立的滤波支路。同时，IGBT 的线性工作区特性保证了输出波形的保真度，有效避免在补偿过程中引入新的谐波干扰。

IGBT 的对称导通特性赋予了系统双向能量调节能力。当系统需要吸收谐波能量时，IGBT 控制直流侧电容进行储能；当需要注入补偿电流时，又将储存的能量回馈至电网。这种双向流动机制使设备能够灵活处理各类非线性负载产生的复杂谐波频谱，包括特征谐波和非整数次谐波。

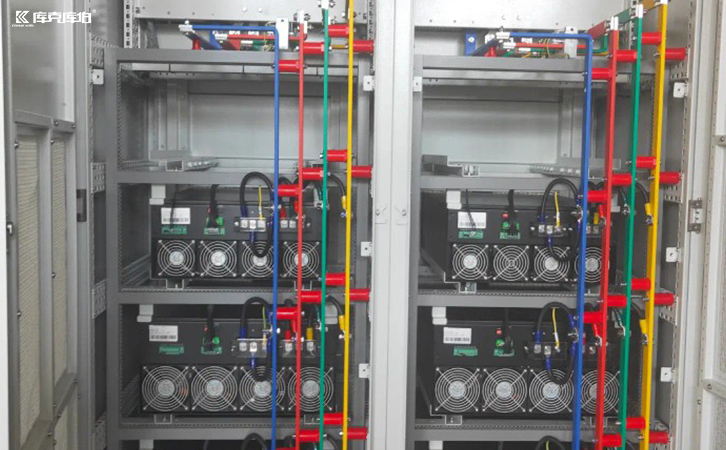

apf有源滤波器

在电网故障或负载突变等异常工况下，IGBT 作为快速保护执行元件发挥着关键作用。其自关断能力可在微秒级时间内切断故障电流，防止事故范围扩大。配合过流保护电路与温度传感器，系统能够实时监测 IGBT 的工作状态与芯片结温，在超出安全限值时立即封锁驱动信号，预防过热或过流损坏。

IGBT 的导通损耗和开关损耗直接影响设备的整体运行效率。现代 IGBT 模块通常采用沟槽栅技术来降低导通压降，并通过优化开关轨迹来减少开关损耗。结合合理的散热设计，可保持芯片在最佳工作温度区间，避免高温导致的性能劣化，从而提升系统的综合能效。

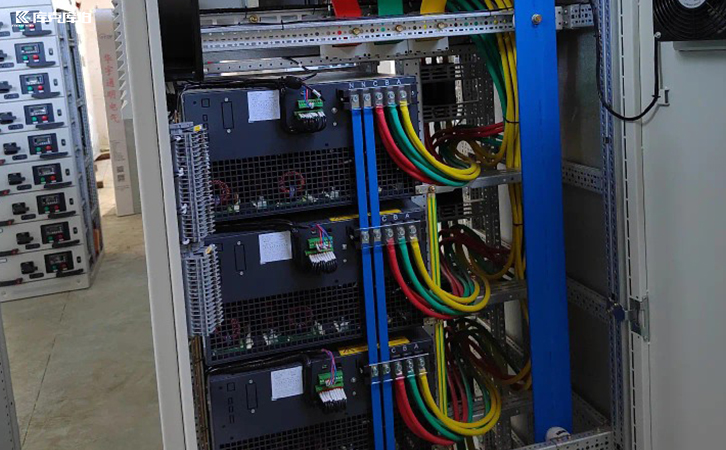

apf有源滤波器

IGBT 在有源滤波设备中扮演着不可替代的核心角色，其技术演进持续推动着电能质量治理行业的发展。在实际工程应用中，需根据现场谐波频谱特征和具体治理要求，科学选择 IGBT 的电压与电流等级，并持续优化驱动电路和保护策略，以确保系统长期稳定高效运行。
