APF有源滤波器在动态无功补偿方案中的作用与应用场景

返回列表来源：发布日期：2023-11-29 16:35:10【大中小】

在应对现代电力系统中的谐波污染与无功功率波动时，apf有源滤波器通常作为动态无功补偿方案中的重要设备，主要用于滤除系统内的复杂谐波并协同改善整体电能质量。随着工业负载的日益复杂，单一的补偿手段往往难以满足需求，将APF设备引入综合治理系统，有助于提升配电网络的稳定性和设备的运行效率。

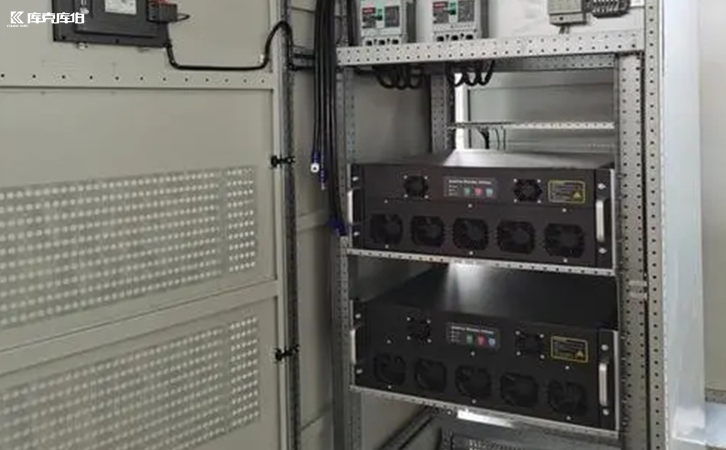

apf有源滤波器

一、APF有源滤波器的核心作用与工作原理

apf有源滤波器是一种基于现代电力电子技术的电能质量治理装置。其核心部件主要包括控制器和功率模块。控制器通过实时监测电力系统中的电流、电压和功率等参数，运用特定算法生成控制指令；功率模块则根据指令输出与系统谐波电流幅值相等、相位相反的补偿电流，从而在物理层面上抵消谐波并辅助调节瞬态无功功率。

在动态无功补偿方案中，APF设备不仅能够针对特定频次的谐波进行治理，还能适应频次复杂、动态变化的谐波环境。相较于传统的无源滤波装置，有源滤波技术在应对非线性负载产生的杂波时，具备更高的灵活性和响应速度。

谐波是工业配电系统中常见的问题，长期超标可能会导致电压失真、变压器温升过高以及精密设备频繁损坏。apf有源滤波器通过实时注入反向补偿电流，有助于削弱和滤除系统中的谐波分量，降低谐波对电网的污染，从而为敏感设备提供更纯净的电源环境。

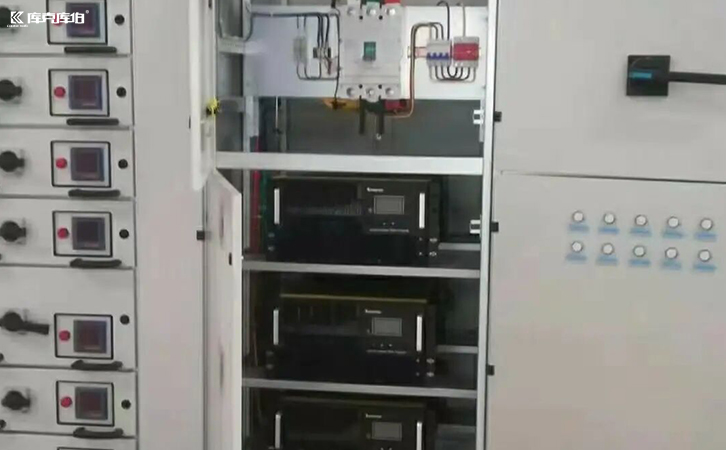

apf有源滤波器

电网电压的不稳定容易引起设备故障和负荷损失。虽然应对快速变化的动态无功波动通常是SVG（静止无功发生器）的主要优势，但在复杂的综合电能质量治理中，APF设备可以与无功补偿装置协同工作。通过实时感知电网状态并进行快速响应，APF在改善电流波形的同时，也有助于维持系统电压的相对稳定。

在实际的工业厂区或商业楼宇配电系统中，无功功率波动与谐波超标往往同时存在。根据电能质量治理的行业经验，如果现场仅存在功率因数波动，通常可选用SVG进行动态无功补偿；而当系统同时面临谐波超标与功率因数不达标的复杂工况时，建议采用组合治理方案。
