APF有源滤波器一般用于消除几次谐波及其治理原理

APF主要用于消除电力系统中的2次至50次谐波，其中对3次、5次、7次等低次谐波以及11次、13次及以上的高次谐波治理效果最为显著。随着工业和电力系统中非线性负载的增加，谐波问题日益突出，不仅影响设备正常运行，还会导致系统效率降低和损耗增加。在工业配电系统中，有源滤波器apf作为一种高效的电能质量治理设备，已广泛应用于各类场景以解决谐波污染问题。

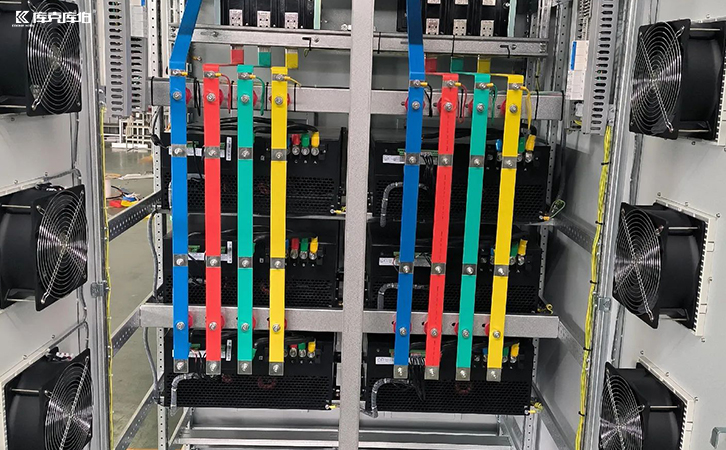

一、什么是APF及其工作原理

有源滤波器（APF）是一种基于功率电子技术的动态补偿设备，主要用于消除谐波、补偿无功功率以及改善整体电能质量。与传统的无源滤波器不同，它采用功率电子器件进行实时调节。通过高速采样和处理电网中的电流波形，APF能够生成与目标谐波幅值相等、方向相反的补偿电流，从而在系统中抵消谐波，恢复纯净的正弦波形。

二、谐波的常见来源与潜在危害

谐波是指电力系统中电流或电压波形偏离标准正弦波，形成频率为基波频率整数倍的波形。在现代工业制造、新能源、冶金、化工及数据中心等场景中，变频器、整流器、UPS、充电桩、光伏逆变器、中频炉及伺服驱动等非线性负载是主要的谐波来源。

三、谐波的存在会引发一系列电能质量问题：

• 导致变压器和电缆等电气设备过热，加速绝缘老化并缩短使用寿命。
• 降低电力系统的整体传输效率，增加不必要的电能损耗。
• 引起敏感设备运行不稳定，甚至导致误报警或控制故障。
• 对周边的通信设备和弱电系统产生电磁干扰。

四、APF主要消除的谐波次数分类

根据非线性负载的特性，APF能够针对性地消除不同频段的谐波，主要涵盖以下两类：

1.低次谐波（3次、5次、7次等）

低次谐波是电力系统中最常见且幅值通常较大的谐波成分。

• 3次谐波：通常由三相不平衡负载、单相整流设备或特定类型的变频器引起，容易在零线上叠加导致零线电流偏高。APF能够实时补偿3次谐波，有效改善电网质量并降低零线发热风险。
• 5次与7次谐波：常见于带有六脉波整流器的设备，如交流电动机驱动系统和常规工业电源。APF可以精准消除这些特征谐波，避免其对电机和变压器造成附加损耗与损害。

2.高次谐波（11次、13次及以上）

高次谐波一般由高频开关电源、PWM变频器、中频炉等复杂电力电子装置产生。虽然11次、13次及以上的高次谐波单次幅值相对较小，但频率较高，容易在电力系统中引发谐振，导致电压畸变率上升。APF具备宽广的频带响应能力，能够高效处理这些高次谐波，避免系统共振和效率下降。

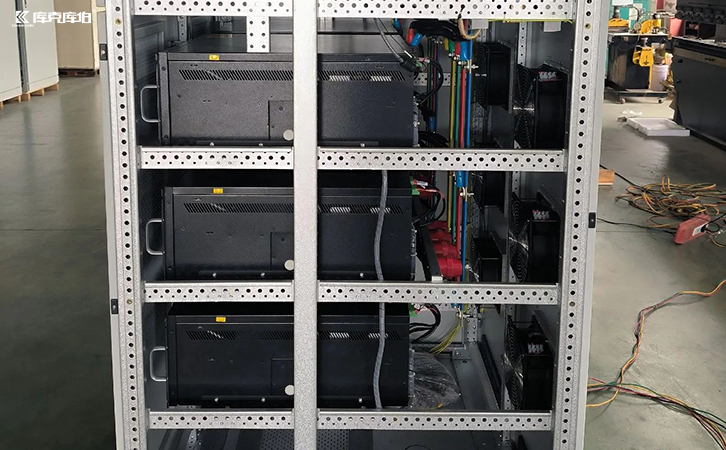

实际工业场景中的应用与选型建议

在不同行业的实际应用中，负载变化差异明显，通用设备或单一补偿方式不一定能完全匹配现场需求。因此，APF的选型与方案配置应结合现场检测数据、负载特性、配电结构和治理目标进行综合判断。

以工业冶炼和制造场景为例，在部分中频炉现场的电能质量治理中，投入APF前，进线开关下端的负载电流波形明显偏离正弦波，电流总谐波畸变率约24.6%，电压总谐波畸变率约10.2%，主要谐波集中在5、7、11、13、17次。投入APF进行动态治理后，电流波形得到显著改善，电流总谐波畸变率下降至约4.8%，电压总谐波畸变率下降至约5.7%。需要注意的是，不同现场的治理效果会受到负载类型、运行工况及设备配置等因素影响，具体数据以现场检测结果为准。

目前，APF相关产品和方案已广泛服务于轨道交通、钢铁、家电制造、轮胎制造、化工建材、港口物流及通信等多个行业。无论是应对老旧厂区柜体老化、系统不兼容的改造难题，还是新建项目的高标准电能质量要求，合理的APF配置都能显著提升电力系统的稳定性，减少电能损耗，为电气设备的安全运行提供可靠保障。
