APF有源滤波器能否自动跟踪并调整动态谐波？

返回列表来源：发布日期：2025-09-09 16:22:25【大中小】

apf有源滤波器能够根据电网谐波的动态变化进行实时自动调整，通过内部的高度智能闭环控制系统实现毫秒级的精准跟踪与补偿。在现代复杂的电力环境中，非线性负载产生的谐波频谱和含量常常处于动态变化之中，APF凭借其自适应调节能力，成为解决此类电能质量问题的有效方案。

一、APF自动调整谐波的核心工作原理

APF实现全自动跟踪补偿，依赖于感知、决策和执行三个环节的协同运作。

1.实时检测与信号感知

APF通过外部电流互感器实时采集负载侧的电流信号，并以极高的采样频率进行数据获取。这套检测系统能够持续感知电网中谐波电流的细微变化，为后续的补偿提供准确的数据基础。

2.数字信号处理与算法决策

采集到的电流信号会被送入核心的数字信号处理器（DSP）。DSP利用瞬时无功理论等先进算法，对信号进行快速傅里叶变换或瞬时分解，从而精确分离出基波电流、各次谐波电流、无功电流及负序电流，并瞬间计算出所需的补偿指令。

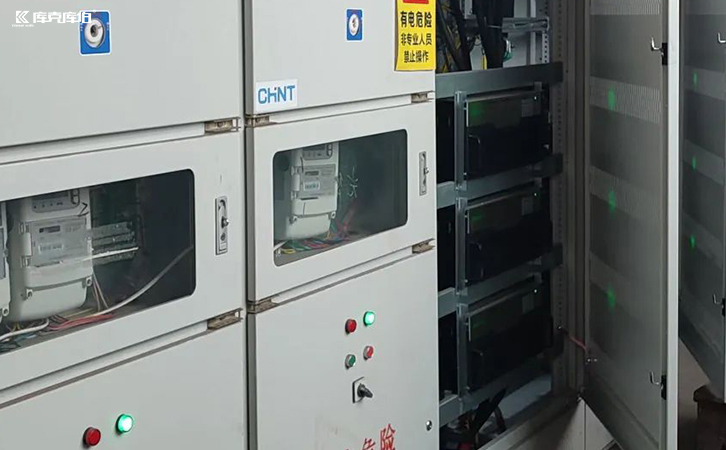

apf有源滤波器

3.逆变器执行与动态补偿

控制指令随后被传送至由绝缘栅双极型晶体管（IGBT）构成的逆变桥。IGBT以高频开关状态工作，生成一个与检测到的谐波电流大小相等、方向相反的补偿电流注入电网，从而抵消系统中的谐波分量。

二、为什么动态谐波场景更推荐APF？

在谐波治理方案的选择上，设备类型的匹配至关重要。传统的无源滤波方案主要针对固定频次的谐波，在谐波频次多变、多频次叠加或负载波动较大的场景中，不仅滤波效果容易失效，还可能诱发系统谐振。

相比之下，apf有源滤波器支持实时动态滤除，能够自适应复杂高频谐波环境。例如，在包含变频器、中频炉、电焊机、UPS、充电桩及光伏逆变器等非线性负载的场合，谐波会随生产工况或外部条件持续变化，APF的毫秒级响应速度能够有效匹配这类动态波动。需要注意的是，APF虽然无法将电网谐波彻底清零，但能够将其降低至国家标准要求的安全范围内（如低压系统THDu≤5%，THDi≤15%），从而有效保护PLC、传感器等精密设备，减少异常跳闸和线路发热等故障。

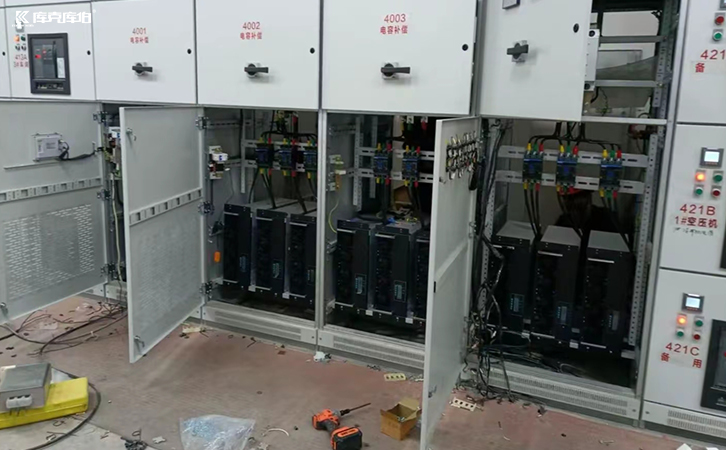

apf有源滤波器

APF在工业场景中的实际治理效果

在实际工业应用中，APF的动态调整能力已得到广泛验证。以某中频炉现场治理为例，在设备投入前，进线开关下端负载电流波形明显偏离正弦波，电流总谐波畸变率（THDi）约为24.6%，电压总谐波畸变率（THDu）约为10.2%，主要谐波集中在5、7、11、13、17次。APF投入运行后，电流波形得到显著改善，THDi下降至约4.8%，THDu下降至约5.7%，各项指标均优于国标限值。

目前，库克库伯电气的电能质量治理服务已覆盖轮胎制造、制药生产、港口物流等多个行业场景，并在普利司通轮胎、新华制药、海昌码头等项目中积累了丰富的应用经验。针对老旧厂区改造或复杂配电系统升级，APF可作为独立设备使用，也可与SVG、无功补偿柜等组合，提供更具适配性的谐波与无功综合治理方案，保障企业电力系统的安全与稳定运行。
