APF有源电力滤波器对电网电压暂降的缓解作用与应用解析

返回列表来源：发布日期：2024-07-10 16:23:02【大中小】

apf有源电力滤波器的核心功能是谐波治理，虽然并非专门针对电压暂降设计，但可通过动态无功补偿、快速响应特性及与其他电能质量设备协同工作，在一定程度上缓解电网电压暂降带来的影响。电网电压暂降通常指电压幅值在短时间内下降到标称值的90%以下，持续时间从几个周期到数秒不等，容易导致敏感设备停机或生产中断。了解其在系统中的辅助作用，有助于企业制定更完善的电能质量治理方案。

一、APF缓解电压暂降的作用机制

虽然应对电压暂降的主力设备通常是动态电压恢复器（DVR）或静止无功发生器（SVG），但apf有源电力滤波器在特定工况和系统配置下，依然能发挥重要的辅助缓解作用。

1.动态无功支撑与电压调节

部分具备综合电能质量治理功能的高级APF设备，支持动态电压调节。在电压暂降发生时，这类设备能够通过快速注入或吸收无功功率，对局部节点的电压幅值进行支撑与调节，从而减轻电压跌落对后端负载的直接冲击。

2.改善整体电能质量环境

电压暂降往往与电网中的谐波污染和无功波动相互交织。APF通过高效抑制系统谐波并补偿无功功率，能够改善电网的整体电能质量环境。系统阻抗和谐波谐振风险的降低，有助于提升电网的抗干扰能力，从而在宏观上减少电压暂降的发生频率及其波及范围。

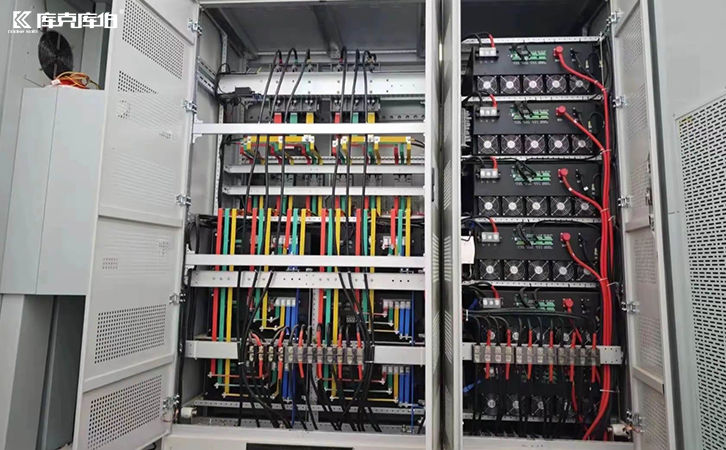

apf有源滤波器

3.毫秒级快速响应优势

与传统的无源滤波或电容补偿设备相比，APF具备毫秒级的快速响应特性。当电网状态发生突变或出现暂降初期特征时，设备能够迅速识别并输出补偿电流。这种快速响应能力使其在暂降发生的瞬间即可采取干预措施，尽量缩短电能质量恶化的窗口期。

4.多设备协同治理方案

在复杂的工业用电场景中，单一设备往往难以解决所有电能质量问题。APF可以与动态电压恢复器（DVR）或静止无功补偿器等设备联合使用，构建综合治理方案。在这种架构中，APF主要负责滤除复杂谐波和补偿动态无功，而DVR或SVG则专注于直接的电压调节与暂降补偿，各设备分工协作，共同保障供电可靠性。

apf有源滤波器

二、综合治理与选型建议

在评估电网电压暂降问题时，需要明确各类设备的核心优势。如果厂区主要面临谐波超标、设备频繁损坏或电路板受干扰等问题，APF是合适的治理选择；若同时存在严重的功率因数波动或频繁的电压暂降导致设备跳闸，则建议将APF与SVG或DVR搭配安装。

总体而言，尽管apf有源电力滤波器的主要设计初衷是谐波治理，但凭借其快速响应能力、无功补偿功能以及良好的系统兼容性，它能够在综合电能质量治理体系中发挥积极作用，协助缓解电压暂降问题。企业在进行设备选型时，应结合现场负载特性、谐波含量及电压波动情况，制定科学合理的组合治理策略。
