APF有源滤波器老化现象全面分析与应对策略

返回列表来源：发布日期：2025-04-03 16:09:43【大中小】

随着工业用电环境日益复杂，apf有源滤波器作为电能质量治理的关键设备，其长期运行的可靠性备受关注。为了保障用户选购设备后的维护和寿命不受影响，有源滤波器厂家库克库伯电气将系统分析apf有源滤波器的老化现象及其影响机制。

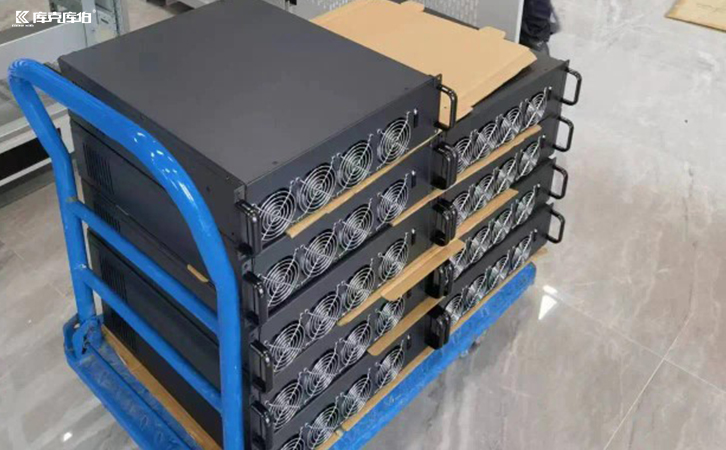

apf有源滤波器

一、核心元器件性能衰减特征

apf有源滤波器的老化首先体现在igbt功率模块的性能衰退上。随着运行时间累积，igbt开关损耗逐渐增加，表现为导通压降上升（典型值从1.8v升至2.5v以上）、开关速度下降。同时，直流母线电容容值衰减超过15%时，将直接影响apf有源滤波器的动态响应特性。

二、控制系统性能退化表现

apf有源滤波器的控制板卡老化会导致谐波补偿精度下降。dsp芯片运算能力衰退表现为谐波检测延时增加（从50μs升至100μs以上），pwm波形畸变率上升。电流传感器零点漂移超过±1%额定值时，将引起补偿电流偏差。这类老化现象在负载波动频繁的工况下尤为明显，表现为系统频繁报"跟踪误差过大"故障代码。

三、散热系统效率降低分析

散热风机和散热器性能退化是apf有源滤波器老化的典型特征。轴承磨损导致风机转速下降20%以上时，散热效率显著降低。散热器积尘（厚度超过2mm）会使热阻增加35%，造成igbt结温持续偏高。实测数据显示，散热不良的apf有源滤波器使用寿命会缩短40%左右，且故障率提高3倍以上。

四、连接部件老化隐患

母线排连接处氧化、紧固件松动等机械性老化问题在运行5年以上的apf有源滤波器中普遍存在。接触电阻增加50mω就会导致局部温升超过15k。功率电缆绝缘层龟裂（裂纹深度超过0.5mm）可能引发相间短路。

五、老化状态评估方法

专业的apf有源滤波器老化评估应包含：电容容值测试（衰减率）、igbt开关特性测试（导通损耗）、散热系统风量检测（不低于额定值80%）、控制精度验证（thd改善率下降不超过15%）。

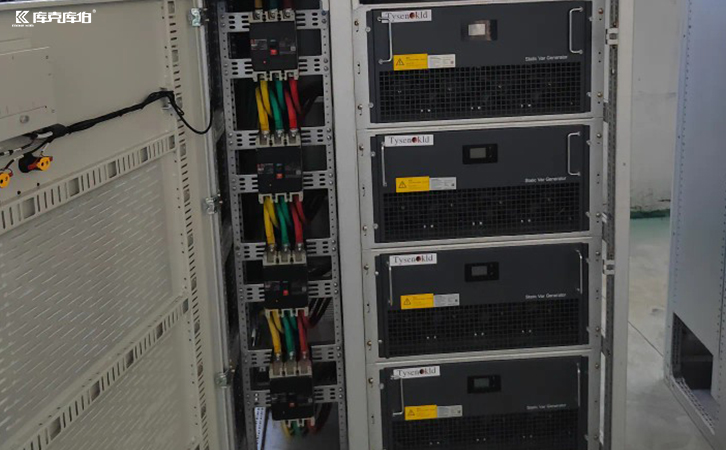

apf有源滤波器

针对apf有源滤波器的老化问题，建议建立完善的预防性维护体系。通过定期检测关键参数、及时更换老化部件、优化运行环境等措施，可有效延缓设备老化速度，确保apf有源滤波器持续稳定运行，为电力系统提供可靠的谐波治理保障。
