APF有源滤波器滤波功能失效的原因及排查方法

返回列表来源：发布日期：2024-04-02 16:31:23【大中小】

apf有源滤波器滤波功能失效通常由电源供电异常、内部元器件故障或输入信号幅值超出设备工作范围等因素引起。作为一种常用于处理复杂、动态变化谐波的电子设备，apf有源滤波器在维持电力系统稳定方面发挥着重要作用。当滤波功能出现异常时，可能会对生产效率及电力系统安全造成一定影响，需要及时排查并处理。

一、APF有源滤波器滤波功能失效的常见原因

1.电源供电不稳定

电源电压波动或电源线路连接不良，可能会影响设备的正常运行。如果供电系统无法提供稳定的工作环境，滤波模块的控制逻辑和功率输出可能会受到干扰，从而导致滤波效果下降或功能暂时失效。

2.内部元器件老化或损坏

设备内部的电阻、电容、晶体管等核心元件在长期运行后，可能会出现老化、损坏或安装松动的情况。这些硬件层面的故障会直接影响信号处理和电流补偿的精度，使得设备无法正常滤除系统电流杂波。

3.输入信号超出工作范围

当电网中的输入信号幅值过大，超过了设备设计的额定工作范围时，可能会导致保护机制触发或控制算法无法有效跟踪谐波变化。这种情况下，设备可能无法输出足够的补偿电流，进而表现为滤波功能失效。

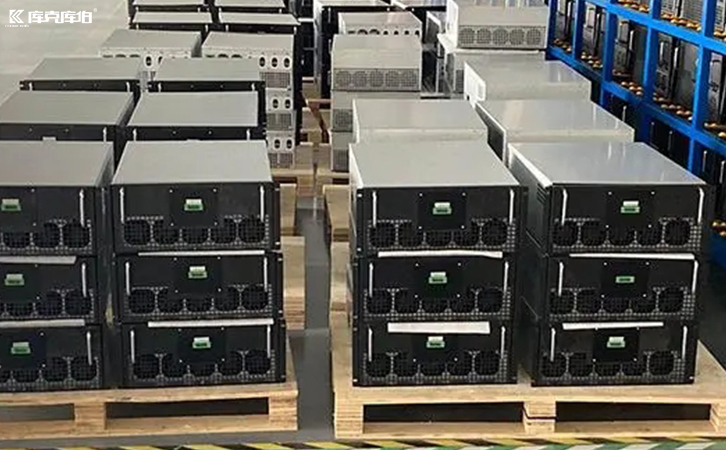

apf有源滤波器

二、恢复滤波功能的排查与解决方法

1.检查供电系统与线路

在发现滤波异常时，首先需要查看电源电压是否处于正常区间，并检查电源线路的连接状态。必要时，可以通过维修电源线路或改善供电环境，为设备提供稳定的运行条件。

2.检测并更换故障元件

对疑似存在问题的电阻、电容、晶体管等元件进行专业检测。如果确认某些元件已经损坏或性能严重衰减，应及时进行更换，以恢复硬件回路的正常工作状态。

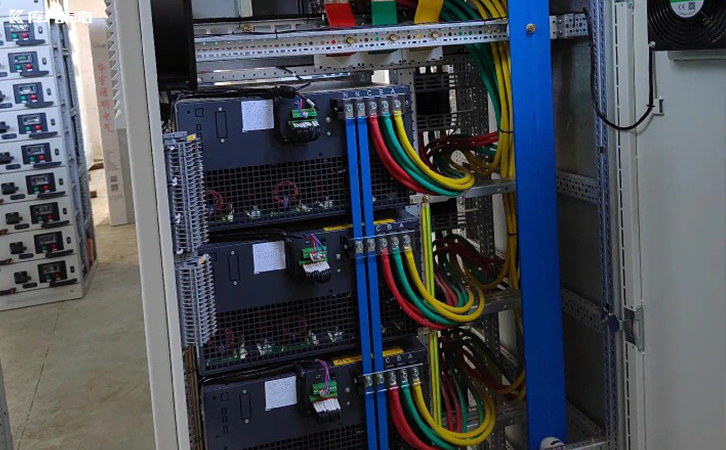

有源电力滤波器

3.调整输入信号参数

根据设备的额定工作范围，合理评估并调整输入信号的幅值。避免电网中的极端波动超出设备的处理能力，有助于维持滤波功能的持续稳定。

三、谐波治理失效的潜在风险

有源滤波设备主要用于治理谐波，若其功能长期失效，未被滤除的谐波可能会对电力系统产生负面影响。长期谐波超标有机会击穿设备绝缘、干扰电路板正常工作，并可能引发电容鼓包漏液、变压器温升过高、电机老化加速以及系统频繁跳闸等隐患。因此，定期维护并及时解决滤波功能失效问题，是保障厂区电力系统安全运行的重要环节。
