APF有源滤波器柜体设计的核心考量因素与工程规范

返回列表来源：发布日期：2025-05-06 16:20:17【大中小】

apf有源滤波器柜箱体设计需要综合统筹电磁兼容性、热管理系统、结构强度、模块化布局以及安全防护等核心要素，以确保设备在低压配电系统电能质量治理中的高效与可靠运行。优质的柜体设计不仅是物理承载的基础，更是保障设备长期稳定运行的关键。

一、核心电气与热力学设计规范

1.电磁兼容性（EMC）设计

在电能质量治理中，apf有源滤波器必须满足严格的电磁兼容要求。箱体通常采用1.5mm以上厚度的镀锌钢板，确保屏蔽效能达到60dB以上。为防止电磁泄漏，所有开孔直径需控制在5mm以内。此外，内部信号线与功率线需分层布置，并保持10cm以上的安全间距，从物理结构上降低干扰。

2.热管理系统优化

高效的散热是设备可靠运行的前提。设计时需精确计算IGBT模块的热损耗（通常单柜在3-5kW之间），并设计合理的风道以保证风速不低于2m/s。散热器表面温度应严格控制在65℃以下。在风道布局上，推荐采用“下进上出”的垂直风道设计，以提升整体散热效率。

二、机械结构与空间布局考量

1.结构强度与抗震性能

柜体框架需采用2.0mm厚度的冷轧钢板，确保承重能力不低于500kg。门板加强筋的间距应控制在400mm以内，以增强整体刚性。在抗震设计方面，高标准柜体需满足IEEE 693标准中的High Performance等级要求，适应复杂的工业安装环境。

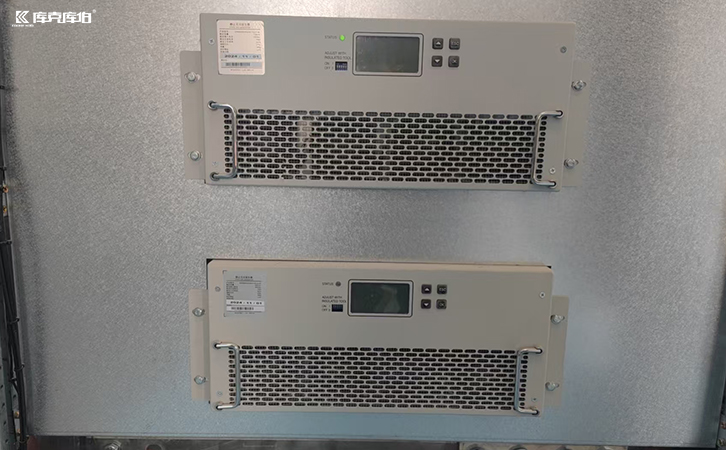

apf有源滤波器

2.模块化布局与人机工程

合理的内部空间划分能大幅提升运维效率。功率模块、控制单元与散热系统应进行科学的分区布置。维护通道宽度需预留60cm以上，操作界面高度设置在1.2m至1.5m之间，以符合人体工程学，降低操作人员的疲劳度。

三、安全防护与项目落地实践

1.安全防护与接地系统

完善的安全机制是设备运行的基础。柜门需配备联锁开关，实现开门自动断电功能；紧急停止按钮的响应时间应小于100ms。同时，必须建立多点接地系统，确保接地电阻小于4Ω，保障人身与设备安全。

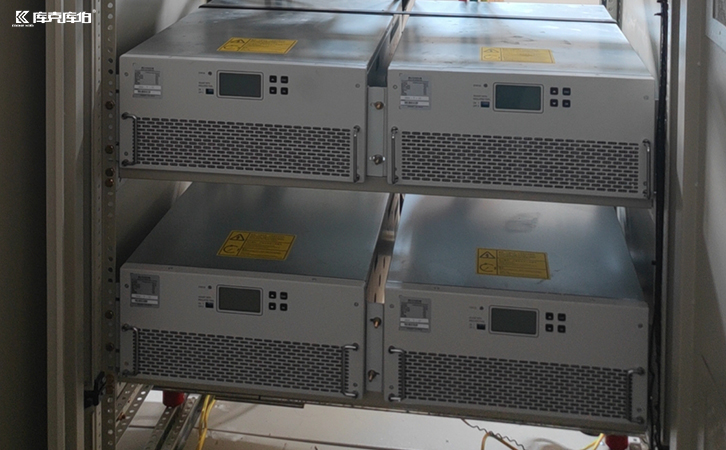

apf有源滤波器

四、结合现场工况的系统化配置

柜体设计需与实际应用场景深度融合。以库克库伯电气为例，在面向低压配电系统的电能质量治理时，不仅关注柜体本身的物理与电气性能，更强调结合现场检测数据、负载特性进行综合配置。其APF产品依据JB/T 11067-2011等标准开展型式试验，并具备多重保护与远程监控功能，能够与各类老旧柜体及配电系统良好兼容，为工业现场、机房及商业建筑提供贴合实际运行条件的治理方案。
