APF有源滤波器如何配置与计算容量？选型关键参数解析

返回列表来源：发布日期：2024-06-17 16:19:26【大中小】

apf.html">apf有源滤波器的配置与容量计算，核心在于准确测量系统谐波电流与无功电流，并结合总谐波畸变率（THD）及负载特性来确定所需的补偿容量与额定电流。合理的配置不仅有助于治理谐波，还能在一定程度上兼顾无功补偿，从而改善整体电能质量。

一、apf有源滤波器配置的核心步骤

1. 谐波电流的检测与分析

配置的首要任务是识别和分析电力系统中的谐波成分。通常需要借助专业的谐波分析仪或电能质量检测设备，测量系统中各次谐波电流的大小、频率以及总谐波畸变率。这一步是后续容量计算和设备选型的数据基础。

2. 额定容量与补偿电流计算

apf有源滤波器的容量通常以kVA或补偿电流（A）来表示。在已知谐波电流有效值（Ih）和无功电流有效值（Iq）的情况下，可通过公式 Sapf = √(Ih² + Iq²) 来初步估算所需的视在功率容量。在实际选型中，还需根据系统电压等级（如400V、480V、690V等）将容量折算为具体的补偿电流等级（如50A、100A、150A等），并留有一定的设计裕量以应对负载波动。

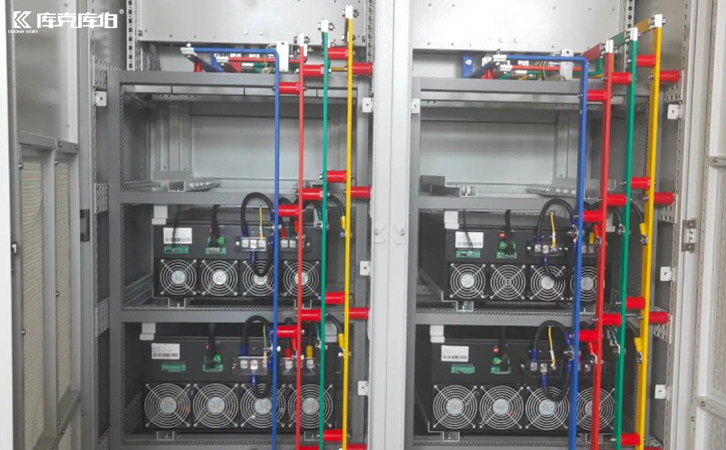

apf有源滤波器

3. 电流参考值与控制策略

通过检测负载电流并利用傅里叶变换（FFT）分离出基波和各次谐波分量，可以确定设备需要注入的补偿电流参考值。在控制策略方面，通常采用瞬时无功功率理论等算法，结合脉宽调制（PWM）技术，实时生成并输出与参考值匹配的补偿电流，以实现动态跟踪补偿。

4. 滤波器参数设计与保护监测

硬件参数设计需要选择合适的滤波电感和电容，综合考虑系统阻抗与目标谐波频率。同时，设备需配置过流、过压等必要的保护装置以保障运行安全，并具备实时监测功能，以便根据电网参数的变化动态调整工作状态。

apf计算实例

二、apf容量计算示例与选型建议

假设在一个三相系统中，实测谐波电流有效值为50A，无功电流有效值为30A。
根据容量计算公式，可初步估算所需的补偿容量。随后对负载电流进行FFT分析，若检测到主要的5次、7次和11次谐波，则根据各次谐波的幅值计算需要注入的具体补偿电流。
在明确补偿需求后，需结合现场系统电压进行设备选型。例如，若系统电压为400V，可选择对应电压等级和100A补偿电流规格的apf型号；若系统电压在540V至690V之间，则需匹配相应高压等级的型号。实际选型必须结合现场实测的THDi、THDu、主要谐波次数及负载变化情况进行综合评估。

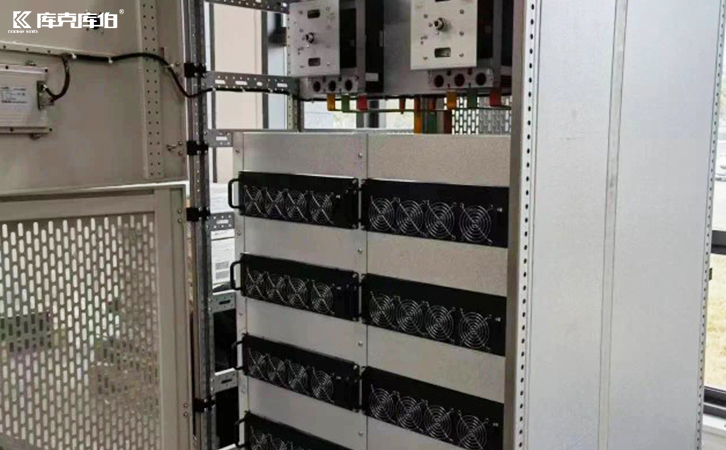

有源电力滤波器
