APF有源电力滤波器的抗谐波能力解析及应用场景

返回列表来源：发布日期：2025-02-13 08:52:29【大中小】

APF（Active Power Filter）有源电力滤波器在应对复杂和动态变化的谐波方面具备较强的治理能力，能够通过实时监测与动态补偿，有助于改善电力系统的电能质量。针对工业和商业场景中常见的谐波污染问题，该设备提供了一种动态、灵活的解决方案。

一、APF抗谐波能力的核心体现

1.宽频段的谐波滤除范围

有源电力滤波器的一个重要特点是能够覆盖从低频到高频的宽频谱谐波，包括3次、5次、7次及更高次谐波。其工作原理是通过实时监测电网的电流波形，利用逆变器产生与谐波电流幅值相等、方向相反的补偿电流，从而抵消系统中的谐波成分。这种动态调节机制使其能够适应系统谐波特性的变化，处理频次复杂的谐波问题。

2.毫秒级的动态响应速度

在负载波动较大或存在冲击性、变频类负载的场景中，谐波成分会发生快速变化。APF通过高速采样系统捕获电网中的电流和电压波形，结合数字信号处理（DSP）算法计算谐波成分，并控制功率电子装置生成补偿电流。这种毫秒级的响应速度，使其能够较好地适应负载启动冲击及不同工作状态下的谐波波动。

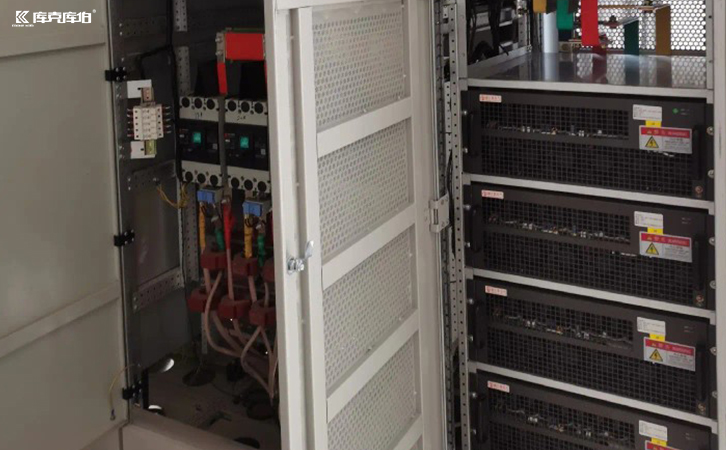

apf有源电力滤波器

3.避免谐振与谐波放大风险

传统的无源滤波多通过LC回路滤除固定频次谐波，若参数匹配不当，可能会与系统阻抗发生并联谐振，导致谐波放大。相比之下，APF采用主动补偿方式，不会因为并联过多电容或电抗器而产生新的谐波，有助于降低系统发生谐振的风险，提升电网运行的稳定性。

4.有源滤波与无源滤波的差异对比

在现场电能治理中，谐波往往无法通过肉眼直接观测，但长期超标可能会击穿设备绝缘、干扰电路板正常工作，导致设备频繁损坏。无源滤波设备通常针对特定频次的谐波进行滤除，适用于谐波成分相对固定的场景；而有源滤波则更擅长应对频次复杂、动态变化的谐波环境。对于同时存在谐波超标和无功功率不达标的场景，通常建议将APF与SVG（静止无功发生器）搭配使用，以实现更全面的电能质量治理。

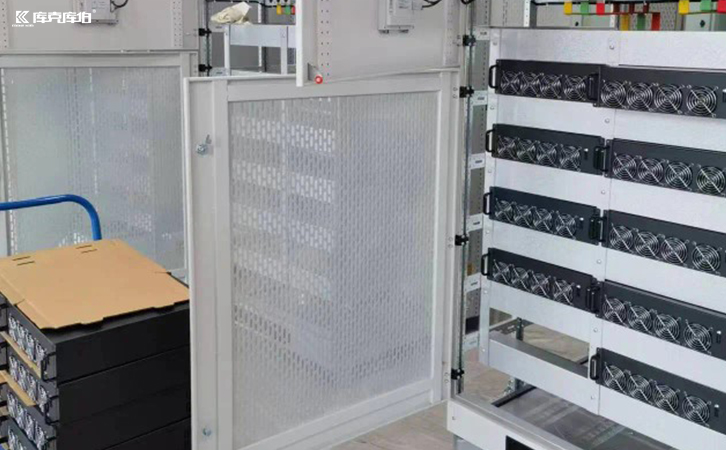

有源谐波滤波器

二、APF在电力系统中的应用价值

在现代工业和商业电力系统中，电能质量直接影响设备的运行寿命和生产效率。APF凭借其动态响应能力、宽频段适应性以及避免并联谐振的特性，成为谐波治理的候选设备之一。合理配置有源电力滤波器，有助于降低变压器温升、减缓电机老化，并在一定程度上减少因电能质量问题引发的设备故障风险，为电力系统的安全稳定运行提供支持。
