低压并联电容器接地补偿注意事项及复杂场景治理方案
低压并联电容器接地补偿是保障配电系统安全运行、提升无功补偿效果的关键环节，其接地电阻应严格控制在4Ω以内，并需采取有效措施防止接地回路谐振。在现代工业与商业配电系统中，科学的接地方式不仅能避免设备绝缘损坏和人身安全隐患，还能确保功率因数改善的稳定性；同时，面对日益复杂的非线性负载场景，单纯依赖传统电容补偿往往不够，还需结合有源滤波器等设备进行综合电能质量治理。
低压并联电容器接地的重要性

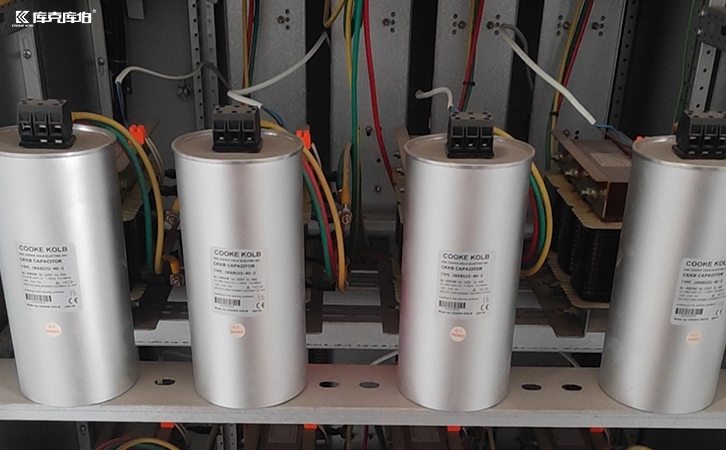

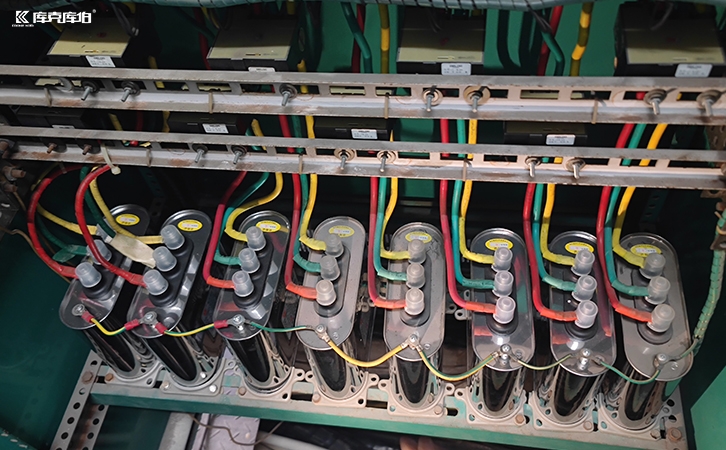

在低压配电系统中，「低压并联电容器」通常以星形或三角形接法安装，用于补偿线路和负载产生的无功功率，从而改善功率因数、降低电能损耗。如果接地方式不当，可能引发多重风险：
首先是人身和设备安全隐患。未良好接地的设备在出现绝缘损坏时，极易导致触电或火灾事故。其次是谐振及过电压风险。不规范的接地可能引起系统谐振，增加电容器和电网其他设备的故障概率。最后是影响补偿效果。接地不良会导致设备无法正常投入运行，使得功率因数改善效果下降，甚至增加力调电费压力。
接地方式与补偿注意事项
根据国家电气规范及工程实践经验，接地补偿的实施需遵循严格的标准。常见的接地方式包括单点接地、隔离接地和保护接地。单点接地将中性点接地，可防止系统对地电压升高；隔离接地多用于防止谐波流入其他电网设备的特殊场合；保护接地则是将外壳和金属部分可靠接地，以保障人身安全。
在具体实施接地补偿时，需重点关注以下几个方面：
- 接地电阻要求：电容器接地电阻应小于4Ω，以确保在发生故障时能够迅速导通并触发保护装置。过高的接地电阻会延长故障响应时间，增加事故风险。
- 防止接地回路谐振：接地线路过长或过于复杂可能形成回路谐振，导致电容器及其他配电设备过电压。建议接地线尽量短直，并采用多点分布式接地进行优化。
- 匹配电容器类型：不同类型的电容器（如自愈式电容器、干式电容器）在接地时的要求不同。安装前应仔细阅读产品说明书，确保接地方式符合制造商建议。
复杂配电场景下的电能质量综合治理
随着变频器、整流器、UPS、充电桩及光伏逆变器等非线性负载的广泛应用，低压配电系统常面临谐波干扰、无功不足、三相不平衡及电压波动等叠加问题。在冶金、重工或自动化产线等冲击负荷场景中，负载变化快，传统电容补偿可能出现响应滞后、投切频繁或谐波放大风险。
针对此类复杂工况，通常需要动态响应能力更强的治理设备参与评估。APF有源滤波器和SVG静止无功发生器能够有效改善谐波干扰和无功波动。APF设备响应速度快，可覆盖400V至850V等多个电压等级，并提供多种补偿电流规格。在实际项目中，库克库伯电气可结合现场勘测与谐波数据检测，提供APF单机治理，或APF+SVG、APF+电容电抗等组合方案，以适配新建厂区或老旧配电系统的改造需求。通过遵循接地规范并引入综合治理方案，可以有效降低故障风险，全面提升低压系统的运行可靠性。
