低压补偿控制器过压故障分析及电能质量治理方案

返回列表来源：网络发布日期：2026-05-14 15:08:43【大中小】

低压补偿控制器在遭遇过压时，主要会出现内部元器件损坏、控制逻辑异常以及连带影响电容器和电网设备稳定等故障，严重时会导致整个无功补偿系统失效。在工业制造、新能源等用电场景中，电压波动不仅考验控制设备的耐受能力，也对整体电能质量提出了更高要求。

过压引发的常见故障分析

控制器自身元器件损坏

过压状态会直接冲击「低压补偿控制器」内部的电子元件，如继电器、接触器、控制芯片和电源模块。长时间的过压可能导致元器件绝缘击穿、烧毁，甚至造成控制器完全失效。例如，过压会使继电器线圈过热，引起机械卡滞或触点熔焊，从而导致设备无法正常投切电容器。

控制逻辑异常

该类设备依赖精确的电压和电流采样信号来控制电容器投切。如果发生过压，采样信号可能出现偏差，进而导致控制逻辑错误。控制器可能误判系统电压，频繁切换电容器，产生快速投切现象。这不仅会增加机械磨损，还可能引发系统谐波和电压波动，加剧配电系统的不稳定性。

对电容器及配电系统的影响

控制器过压故障往往会连带影响低压无功补偿系统的其他设备。过压可能使电容器承受超出额定范围的电压，缩短其使用寿命，甚至造成击穿。此外，频繁投切或延迟切除电容器可能引起变压器过载、电网电压不稳定，甚至触发保护装置动作，影响整个配电系统的可靠性。

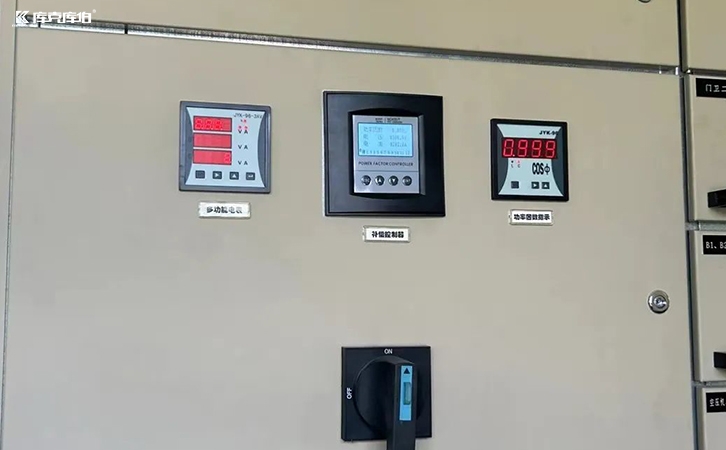

低压补偿控制器

过压保护与电能质量综合治理

针对过压可能带来的故障，现代控制器通常设计有过压保护功能。当系统电压超过设定值时，设备会自动停止投切动作并切断控制输出，以保护自身和电容器。然而，在面对变频器、整流器、光伏逆变器等非线性负载较多的复杂工况时，单一的过压保护往往不足以应对谐波干扰、功率因数偏低、三相不平衡及电压波动等综合问题。

为了提升配电系统的整体稳定性，企业可以结合现场检测数据与负载特性，引入更全面的电能质量综合治理方案。例如，库克库伯电气面向工业制造、新能源、冶金、化工等场景，提供从现场勘测、负载分析到方案定制的全流程服务。针对谐波问题为主的场景，可配置 APF 有源滤波器；针对无功不足和功率因数波动明显的场景，可评估 SVG 静止无功发生器或电容电抗组合；对于多重问题并存的系统，则可采用 APF、SVG 与电容电抗相结合的综合治理方案。

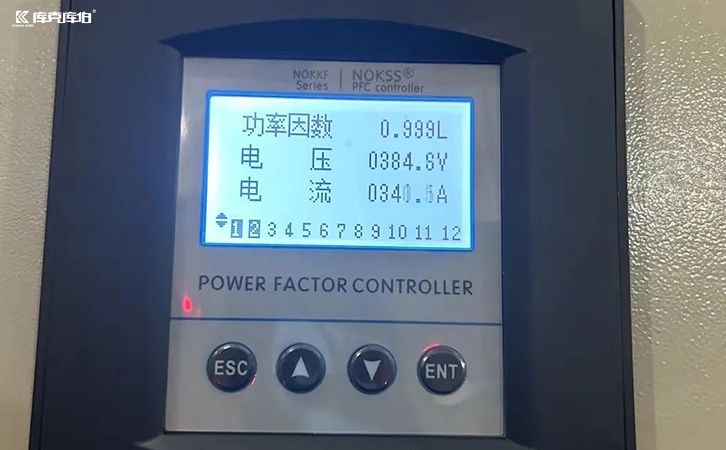

低压补偿控制器

在电力系统设计和日常运行中，重视过压防护与设备监测是确保系统在安全电压范围内稳定工作的基础。通过合理设置电压报警和限压功能，并结合定期的电网监测与专业的电能质量治理方案，可以有效降低过压损害风险，延长设备使用寿命，保障电力系统的安全可靠运行。
