电力系统谐波产生的原因及综合治理解决方案

返回列表来源：网络发布日期：2026-04-27 15:09:13【大中小】

电力系统中的谐波主要由变频器、开关电源等非线性负载引起，会导致设备损坏、能效降低及系统干扰，采取有效的谐波治理措施是保障电能质量、避免设备老化与力调电费罚款的关键。随着工业化和信息化进程的加速，谐波污染问题日益凸显，科学应用有源滤波器（APF）与静止无功补偿器（SVG）已成为现代电力系统高效运行的重要保障。

谐波产生的主要原因

谐波主要来源于非线性负载。在正常的电力系统中，电流和电压呈正弦波形，但由于非线性负载无法按照正常规律消耗电能，从而产生波形畸变。常见的谐波源包括：

变频器：通过整流和逆变过程调节电源频率以控制电机转速，在此过程中改变电流波形，产生高次谐波。
开关电源：在计算机、电气照明等电子设备中，开关电源以开关模式调节电压，容易产生高频谐波。
电弧炉与整流器：在工业应用中，这些设备使用直流电源时产生的脉冲电流会引发谐波。

谐波污染对电力系统的影响

谐波无法通过肉眼直接观测，但长期超标会对电力系统造成严重隐患。

设备损坏：谐波会导致电动机、变压器、电缆等设备过热与绝缘老化。长期运行可能引发电容鼓包漏液、变压器温升过高、电机老化加速，甚至击穿设备绝缘，缩短使用寿命。
能效损失与罚款风险：谐波引起电流波形变形，导致电能有效使用效率下降，增加系统损耗。若功率因数不达标或谐波超标超出规范要求，企业还面临供电部门依规处罚的风险。
系统干扰：谐波会干扰敏感设备的正常工作，导致计算机设备、通信设备及精密仪器出现故障或频繁跳闸。

谐波治理的综合解决方案

针对复杂的电能质量问题，合理选择和应用滤波与补偿技术是核心策略。

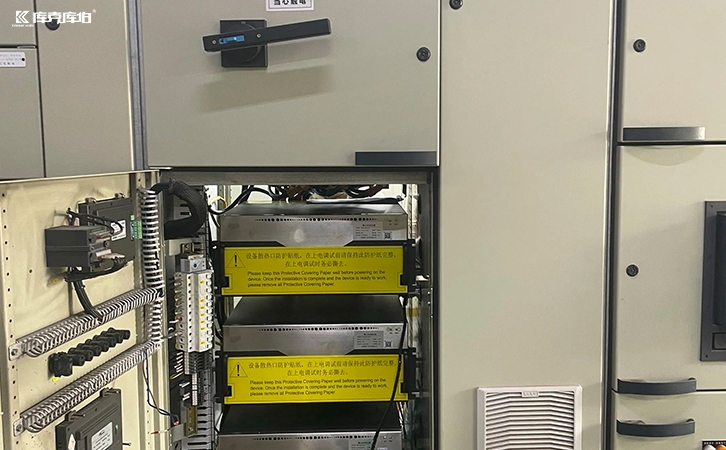

谐波治理解决方案

有源滤波器（APF）

有源滤波器（APF）主要用于治理谐波、滤除系统电流杂波。与多通过LC回路滤除固定频次谐波的无源滤波不同，APF能够应对频次复杂、动态变化的谐波。它通过实时采样、计算并产生相应的补偿电流来消除谐波，特别适用于负载波动较大或谐波频率变化较快的场合。

静止无功补偿器（SVG）

静止无功补偿器（SVG）主要处理无功功率，提升功率因数。对于冲击负载和变频负载产生的快速变化的动态无功，传统电容柜因分级投切存在响应延时，难以匹配；而SVG支持连续无级调节与毫秒级响应，可使电压与功率因数波动大幅降低。正常工况下，SVG可将功率因数稳定在考核标准内，有效降低力调电费罚款风险。

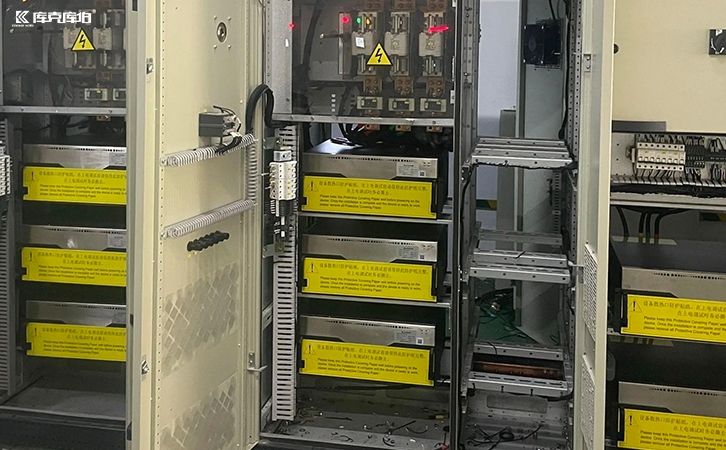

谐波治理解决方案

APF与SVG的协同应用

在实际工业场景中，若厂区仅存在功率因数波动或跳闸问题，可选用SVG；若同时存在谐波超标与功率因数不达标的情况，则建议将APF与SVG搭配安装。通过综合治理，既能滤除系统杂波，又能稳定无功功率。

谐波治理是确保电力系统高效、安全运行的重要环节。通过科学评估现场负载工况，合理部署有源滤波器与静止无功补偿器，企业能够有效减少谐波对电力系统和设备的影响，降低运行损耗与违规风险，全面提升整体电能质量。
