无功补偿柜的进线端应直接连接至低压配电系统的电源侧主母线，由于该设备属于并联运行装置，因此不存在传统意义上的负载出线端，其产生的补偿电流会直接注入母线并由系统中的实际负载吸收。

进线端的连接规范

在实际接线过程中，进线端通常通过断路器或隔离开关与主母线相连。连接时需确保进线电缆或母排的截面积满足设备最大运行电流的需求，并保持连接牢固，防止因接触不良引发发热甚至烧毁。对于三相系统，必须保证 A、B、C 三相相序一致，避免相序错误引起控制器采样异常或补偿功能失效。

由于无功补偿柜是并联设备，在接线设计时无需将负载单独引入设备内部。正确的做法是确保设备的接入点位于负载电流的上游，即尽量靠近电源侧的位置。这种集中补偿的方式能够使补偿电流有效覆盖整个负载区域，从而实现整体功率因数的提升。

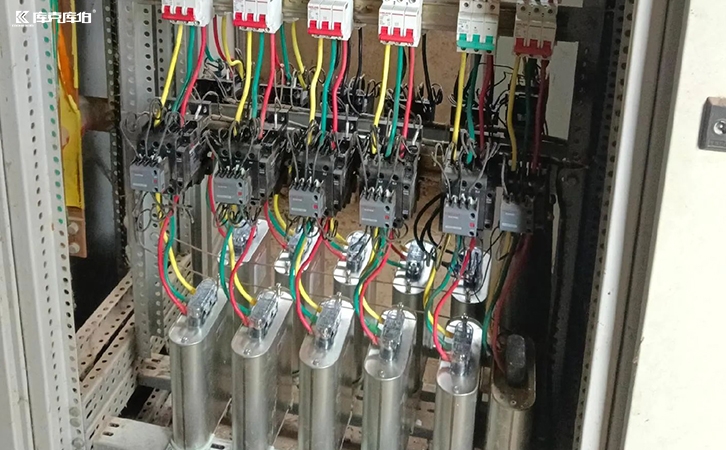

无功补偿柜

接线过程中必须重视接地保护与安全措施。设备外壳需可靠接地，内部电容器组及电抗器等元件应具备良好的绝缘性能。同时，建议在进线侧配置过流和短路保护装置，以防止异常情况下对设备造成冲击损坏。

从应用角度来看，针对存在冲击负载或变频负载导致功率因数快速波动的场景，传统分级投切设备可能存在响应延时。此时可考虑采用支持毫秒级响应的 SVG 动态无功补偿装置。这类设备能够进行连续无级调节，有效应对动态无功变化，将功率因数稳定在考核标准内，从而降低力调电费罚款风险。

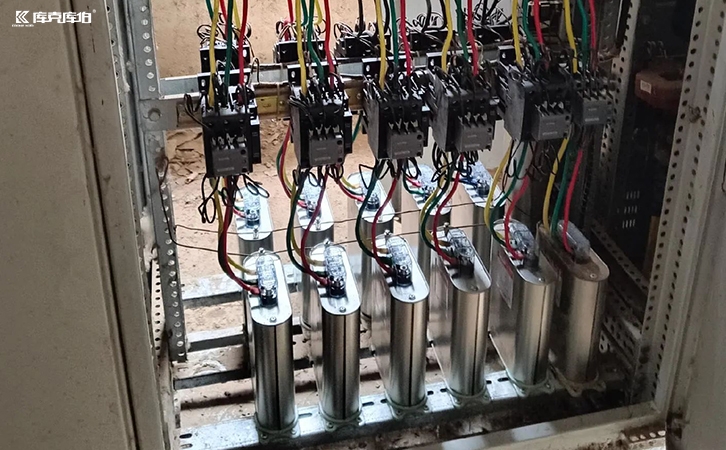

无功补偿柜

综上所述，掌握并联接入、统一采样和集中补偿的核心原则，规范完成进线连接、电流互感器布置及保护配置，是确保补偿系统高效、稳定运行的基础。
