UPQC装置治理低电压的原理与工作机制解析
UPQC装置治理低电压的核心原理是通过串联补偿单元实时检测电网电压变化，并快速注入与电网同频同相的补偿电压，同时由并联单元提供能量支撑，从而将负载侧电压稳定在额定范围内。在工业配电系统中，电压偏低或跌落不仅会导致设备效率下降，还可能引发停机甚至损坏关键设备。因此，采用高效的电能质量综合治理装置成为提升供电可靠性的关键。
UPQC装置的基本结构与功能
从原理上来看，UPQC（统一电能质量控制器）是一种集成了串联有源滤波器和并联有源滤波器的综合设备。其核心结构通常包括串联补偿单元、并联补偿单元以及直流母线电容。通过各单元的协同工作，该装置能够实现对电压和电流的双重调节，有效应对瞬时电压跌落等动态电能质量问题。
串联补偿：低电压治理的核心机制
当系统出现电压跌落或电压偏低时，UPQC的串联变换器会实时检测电网电压变化，并通过快速控制算法计算出需要补偿的电压值。随后，装置通过逆变器输出一个与电网电压同频、同相位的补偿电压，并将其串联注入到电网中。这样，在负载侧接收到的电压等于原电网电压与补偿电压之和，从而有效提升电压至额定范围。这一过程响应速度极快，通常在毫秒级完成，能够精准应对动态电压波动。
并联补偿：能量支撑与综合优化
在串联单元进行电压补偿的同时，UPQC的并联部分也在协同工作。并联有源滤波器负责稳定直流母线电压，并为串联补偿单元提供所需的能量支持。当系统电压下降时，装置通过从电网吸收有功功率或释放储能来实现能量平衡，保证补偿过程持续稳定。此外，并联单元还可抑制谐波电流和补偿无功功率，从侧面改善电压质量，进一步增强低电压治理效果。
工业场景下的电能质量综合治理方案

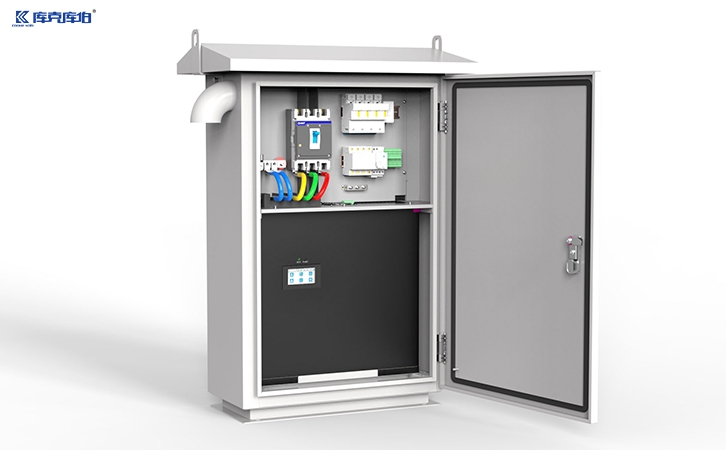

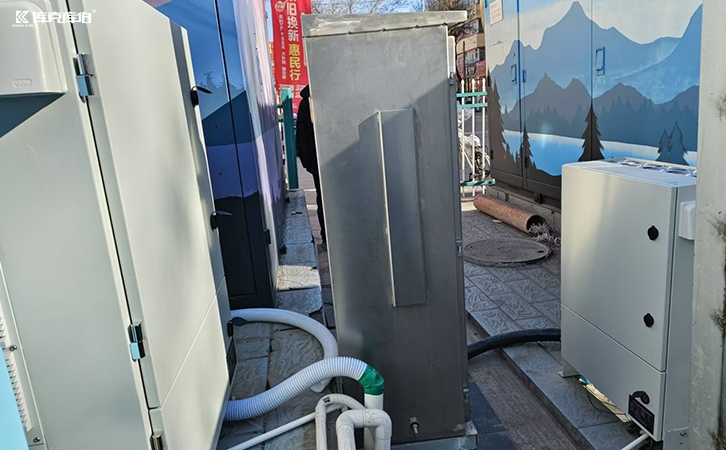

针对复杂的工业现场工况，单一的治理设备往往难以满足所有需求。以库克库伯电气提供的电能质量产品为例，其低电压综合治理装置 UPQC 可与其他设备组合使用，形成更全面的解决方案。例如，APF 有源滤波器通常用于谐波治理，SVG 静止无功发生器用于动态无功补偿，而电容电抗则用于相对稳定的基础无功补偿。对于谐波、无功、功率因数和三相不平衡问题并存的现场，企业可结合 APF+SVG 或 APF+电容电抗等组合方案进行综合治理。这些设备兼容性较强，可对接多类老旧柜体与配电系统，非常适合老旧厂区改造、既有系统升级等应用场景，有助于保障工业配电系统的长期稳定运行。
