光伏发电系统谐波治理：有源滤波器模块的作用与优势

返回列表来源：网络发布日期：2026-03-25 15:19:26【大中小】

在光伏发电系统的谐波治理中，有源滤波器模块的核心作用是通过毫秒级动态响应，实时滤除由逆变器等电力电子设备产生的复杂频次谐波，从而防止设备绝缘击穿、避免系统谐振，并保障光伏电站满足电网并网标准。

光伏发电系统产生谐波的原因与隐患

光伏系统的核心设备逆变器在直流电转换为交流电的过程中，不可避免地会产生谐波电流。当多台逆变器并联运行导致谐波叠加、负载中存在大量变频器或整流器等非线性设备，以及并网点电网阻抗较大时，谐波的放大效应会更加显著。

谐波问题通常无法通过肉眼直接观测，但长期超标会击穿设备绝缘、干扰电路板正常工作，导致设备频繁损坏与老化加速。此外，若谐波指标超出规范要求，光伏电站还将面临供电部门依规处罚的风险。

针对光伏场景下频次复杂、动态变化的谐波，传统的无源滤波多通过LC回路滤除固定频次谐波，难以全面应对。相比之下，有源滤波器模块展现出更为灵活和高效的治理能力。

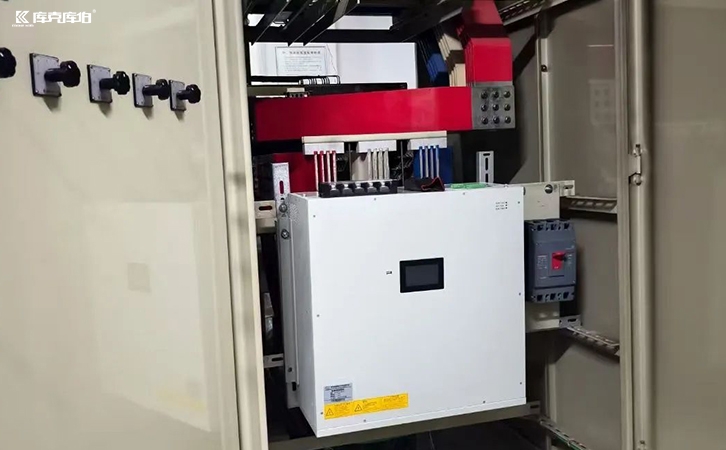

有源滤波器

光伏系统常见3次、5次、7次及更高次谐波，且发电功率受光照影响具有波动性。该模块能够实时跟踪负载与谐波变化，在毫秒级内对多种谐波进行动态补偿，有效滤除系统电流杂波，治理效果优于传统方案。

传统电容补偿装置在复杂的谐波环境中，容易与系统电感发生谐振。有源滤波设备不依赖LC参数匹配，从根本上避免了引发谐振的风险，使光伏并网系统运行更加安全稳定。

通过有效降低总谐波畸变率（THD），该模块可帮助光伏系统满足严格的电网并网标准，避免因电能质量不达标而被限制发电或面临罚款。

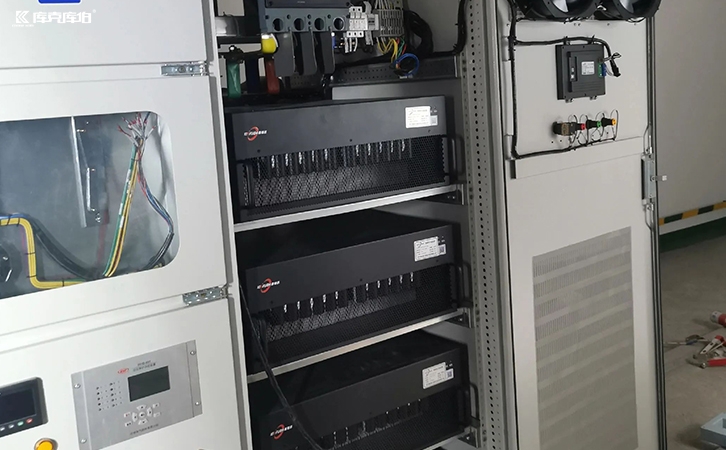

有源滤波器

部分滤波模块具备无功补偿能力，可在治理谐波的同时改善功率因数。但在实际工况中，若现场同时存在谐波超标与功率因数不达标的情况，通常建议将有源滤波设备与SVG动态无功补偿装置搭配安装。SVG专注处理冲击和变频负载产生的快速无功波动，两者协同可实现更全面的电能质量综合治理。

随着光伏装机规模的不断扩大，电能质量治理已成为保障系统稳定运行的必要环节。凭借高效、动态和智能化的特性，相关滤波设备正成为光伏电站应对复杂谐波环境、降低设备运维隐患的关键技术装备。
