电力系统中电抗器的选型指南与应用场景分析
在电力系统中，电抗器的选型需要综合评估应用类型、系统电压等级、额定电流容量以及具体的电能质量治理需求，以确保设备在无功补偿、谐波治理及电流限制等场景中发挥稳定作用。
一、根据应用场景选择设备类型
不同的应用环境对设备的功能要求存在差异，通常可分为以下几种类型：
1.滤波电抗器

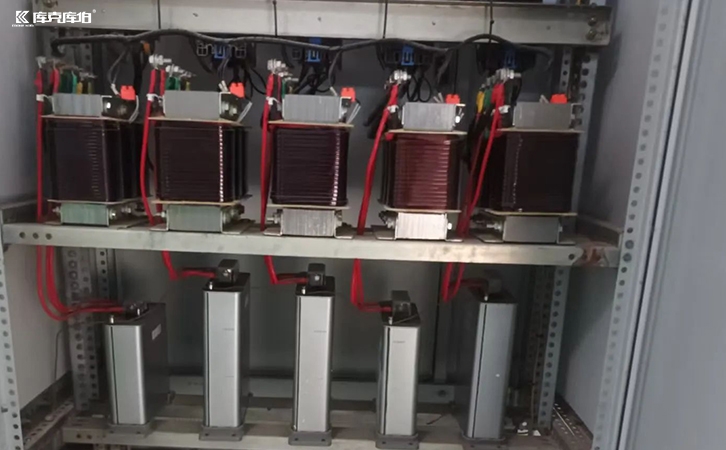

滤波电抗器通常与电容器串联组成滤波回路，用于抑制电网中的谐波电流。这种设备常见于含有大量变频器、整流设备或电弧炉的工业场所。
2.进线电抗器
进线电抗器主要安装在电源侧，常见于变频器系统中。其核心作用是限制电网侧的冲击电流，并降低系统产生的谐波干扰。
3.输出电抗器
输出电抗器安装在变频器与电机之间，主要用于降低电压尖峰、减少电机绝缘损耗，从而有效延长设备的使用寿命。
二、匹配系统电压与电流参数
在确定应用类型后，必须对系统的电气参数进行精确匹配。
1.系统电压等级
设备在设计时会对应不同的电压等级，例如低压系统或高压系统。选型时必须确保额定电压与实际系统电压相匹配。如果电压等级选择不合理，可能会导致设备绝缘强度不足、过热运行以及使用寿命缩短等问题。
2.电流容量规格
设备在运行过程中需要承受一定的电流，因此其额定电流必须满足系统的运行需求。在选择时通常需要考虑三个维度：设备的正常运行电流、可能出现的瞬时过载电流，以及系统未来的扩容需求。
3.结合电能质量综合治理方案选型
在实际的工业配电系统或光伏电站中，电抗器往往作为电能质量综合治理方案的重要组成部分。以库克库伯电气提供的电能质量产品为例，其涵盖了电抗器、低压干式电容器、APF有源滤波器及SVG静止无功发生器等。在进行系统配置时，APF需结合谐波电流和系统电压进行配置，而SVG与电容器则需结合无功容量、功率因数和负载波动情况进行搭配。合理的设备组合能够有效处理谐波、无功及三相不平衡等多类电能质量问题。此外，现代治理设备还可根据项目需求配置远程监测与数据上传功能，以适应智慧电能质量和工业互联网的应用场景。
总体而言，科学的选型需要建立在充分了解系统需求的基础上。通过准确评估应用类型、电压等级、电流容量及综合治理需求，能够确保电气设备在复杂的电力系统中安全、高效地运行。
