APF有源滤波器能否治理2至50次谐波？技术原理与混合滤波方案解析
面对现代电力系统中复杂的宽频谐波污染，apf有源滤波器可以有效治理2至50次谐波，但其治理效果呈现“低频高效、高频渐进”的特点。标准设备在2至25次低频段补偿率普遍达到90%以上，而针对25至50次的高频谐波，则需要采用碳化硅（SiC）器件、提高开关频率或结合无源设备的混合方案来实现精准治理。

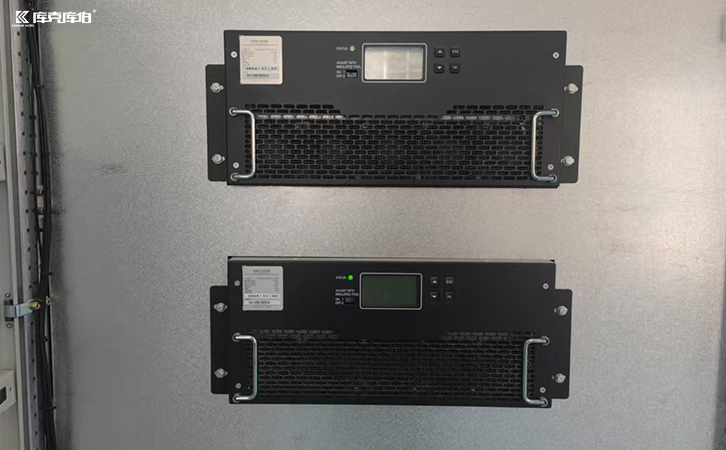

一、基础治理能力与高频段技术突破
1.标准频段与高频衰减特性
标准apf有源滤波器可有效治理2至25次特征谐波，补偿率普遍达到90%以上。对于25次以上的高频谐波，受限于传统硅基器件的开关频率，常规设备的治理效果会逐步衰减。
2.碳化硅器件与高频治理技术
采用碳化硅（SiC）器件的设备可将有效治理频段扩展至50次，同时开关损耗降低40%以上。治理50次高频谐波（2500Hz）需要最小12kHz的开关频率，通常推荐采用三电平拓扑结构。结合并联谐振抑制技术，可防止高频谐波在治理过程中被放大；数字滤波器设计也需优化群延迟特性，避免高频段相位失真。在实际工程中，50次谐波的治理效率通常维持在75%至85%区间。
二、有源与无源结合的混合滤波方案
1.谐波危害与滤波原理差异
谐波污染无法通过肉眼直接观测，但长期超标会击穿设备绝缘、干扰电路板正常工作，导致设备频繁损坏。在滤波原理上，无源滤波多通过LC回路滤除固定频次谐波，而有源滤波设备可应对频次复杂、动态变化的谐波。
2.混合方案的性能与成本优势
将两者结合的混合系统是兼顾性能与成本的解决方案。由无源滤波器处理5次、7次、11次等特征次谐波，apf有源滤波器专注治理高频和间谐波。该方案可使系统整体电压总谐波畸变率（THDv）控制在3%以内，投资成本比纯有源方案降低约30%。实施的关键在于优化阻抗匹配，防止并联谐振点偏移。
三、控制算法优化与设备选型建议
1.核心算法与采样精度要求
改进的谐波检测算法需具备快速傅里叶变换（FFT）运算（小于1ms）、自适应滤波功能以及高频分量加权处理能力。建议采用滑动窗口离散傅里叶变换（DFT）算法，频率分辨率可达1Hz。对于快速变化的谐波，可启用预测控制模式以补偿延时影响。此外，高频段治理需特别关注采样精度，推荐使用16bit以上的模数转换（ADC）芯片。
2.宽频谐波治理的选型指标
治理宽频谐波应选择开关频率大于等于16kHz的机型，确保绝缘栅双极型晶体管（IGBT）模块结温余量大于30%，且输出滤波器截止频率大于等于5kHz。在关注高频段治理指标时，40至50次谐波衰减率应大于15dB。系统还需具备频谱分析功能，以便自动识别优势谐波频段。
四、典型应用场景与日常运维
1.不同行业的高频治理需求
在数据中心治理服务器电源谐波时，对23次和25次高频分量的补偿率需大于80%。光伏电站处理逆变器开关谐波（约35次）时，需配置特殊的输出滤波器。医疗影像设备要求治理45次以上的超高频干扰，需选用开关频率大于等于20kHz的专用设备。
系统运维与参数校准

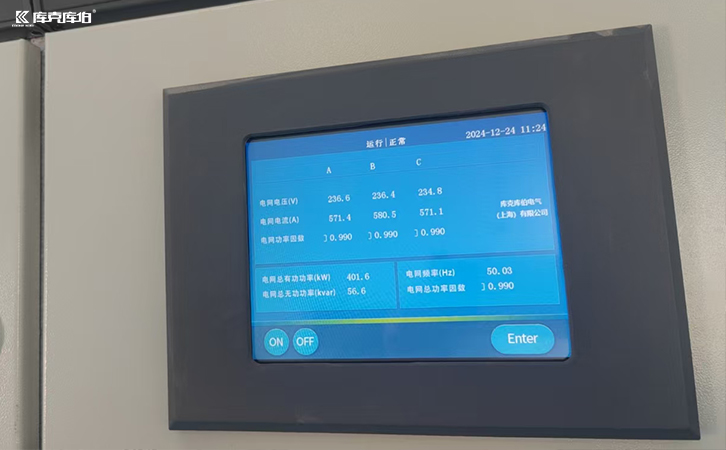

对于要求总谐波畸变率（THD）小于5%的精密场合，建议采用多级滤波方案。在日常运维中，应定期校准电流传感器，若发现高频治理偏差超过10%，需及时进行参数整定，以确保系统长期稳定运行。
