无功补偿电容器补偿原理
无论是工业负荷还是民用负荷,大多数均为感性。所有电感负载均需要补偿大量的无功功率,提供这些无功功率有两条途径:一是输电系统提供;二是补偿电容器提供。如果由输电系统提供,则设计输电系统时,既要考虑有功功率,也要考虑无功功率。由输电系统传输无功功率,将造成输电线路及变压器损耗的增加,降低系统的经济效益。
无功功率是一种既不能作有功,但又会在电网中引起损耗,而且又是不能缺少的一种功率。在实际电力系统中,异步电动机作为传统的主要负荷使电网产生感性无功电流;电力电子装置大多数功率因数都很低,导致电网中出现大量的无功电流。无功电流产生无功功率,给电网带来额外负担且影响供电质量。

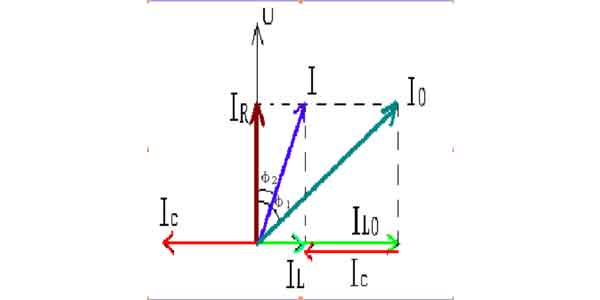

实际做功的有功电流为:IR;
补偿前感性电流为:IL0;
线路总电流为:I0;
并联电容器后,容性电流为: Ic;
补偿后线路感性电流减为: IL ;
补偿后线路总电流为:I;
如要将功率因数从cosφ1提高到 cosφ2 , 需要的电容电流为:Ic= IL0 - IL = IR (tgφ1-tgφ2) 即:Q=P (tgφ1-tgφ2)
