双星形电容器组中性点不平衡电流计算与调整

返回列表 来源:库克库伯 查看手机网址
扫一扫!双星形电容器组中性点不平衡电流计算与调整扫一扫!
发布日期:2018-11-29 09:41:37【

双星形接线方式的电力电容器组作为无功补偿设备在电网中被广泛应用,由于电容器组不平衡电流保护具有动作灵敏度高,能够准确地反映电容器参数的变化以及各种类型呐内部故障,因而双星形电容器组宜采用中性点不平衡电流保护方式。但是,双星形电容器组不平衡电流保护灵敏度高也会电容器组运行维护带来了一定的困扰。

500kv变电站35KV电容器组中性点不平衡电流保护动作,二次电流动作值0.23A(中性点电流互感器变比为5/1,保护整定值为0.2A)经检查试验,一、二次设备均未发生异常现象3组电容器在正常运行情况下,中性点不平衡电流达到0.17A,接近0.2A的保护装置,导致3电容器组保护装置长期频繁启动,影响保护装置的正常运行。

双星形电容器组中性点不平衡电流计算与调整

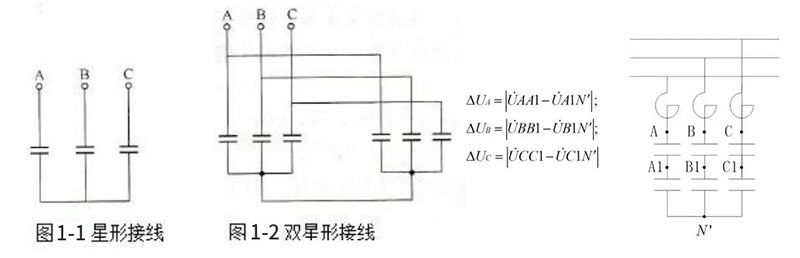

双星形电容器组接线方式

框架式双星形电容器组2组电容器分别有多台容抗相等的电容器串、并联组成,当2组电容器并联数不同时器容量也不相等。无论2组电容器容量相等,在正常情况下三相平衡时,两星形中性点之间无电流流过。当任1rain电容器内部元件被击穿而致使三相不平衡时,两中性点间流过不平衡电流。

对双星形电容器组进行分析,每相有50台单元电容器组成,其中26台组成一个台鼻a1其余24台组成另一个性臂a2单元电容器铭牌标称的额定电容量为8.7uf.

根据这个我们计算了得出:大容量和特大容量的电容器组适宜采用双星形接线,其中性点不平衡电流电流保护动作灵敏度高,能够准确灵敏的反应出电力电容器参量的变化以及各种类型内部故障,有效地防止事故的发生。
