居民楼配电系统无功补偿的作用

来源：库克库伯电力电容器发布日期：2025-10-15 16:25:55【大中小】

在居民楼配电系统的设计与运行中，无功补偿是关键的措施，其主要目的是优化电能质量、提升供电效率并确保系统经济运行。尽管居民单户用电器的功率普遍较小，但当大量住户集中于同一配电变压器下时，其累积效应会对配电网络产生显著影响。

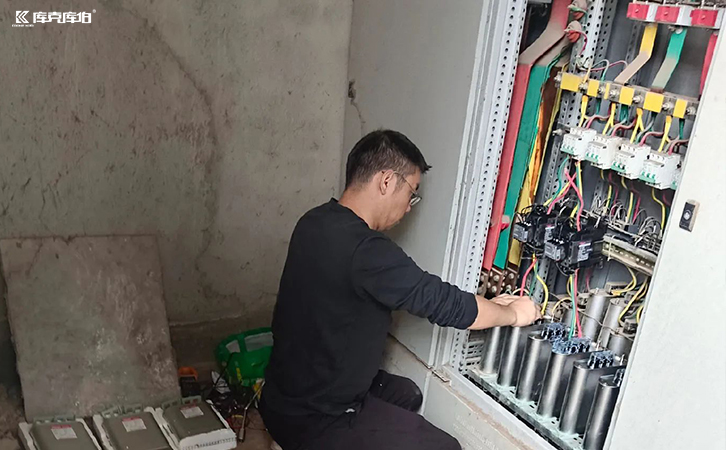

配电系统

一、补偿对象：配电变压器与感性家用电器

1、配电变压器：为整栋楼供电的变压器在空载和负载运行时，本身需要消耗一定的感性无功功率以建立交变磁场。

2、感性家用电器：居民家中广泛使用的空调（尤其是压缩机）、冰箱、洗衣机、荧光灯（采用电感镇流器）及风扇等设备，均为感性负载。这些负载在运行时需要从电网吸收无功功率。

二、无功补偿的核心作用

1、降低配电变压器及上游线路的负载电流

效果：从电网侧看，流经变压器和上游馈线的总电流得以减小。根据焦耳定律（P_loss = I²R），电流的减小将直接导致变压器和线路上的电能损耗（铜损）降低，从而节约能源。

2、提升配电变压器的有效供电容量

效果：在变压器视在功率容量不变的前提下，更多的容量可以被用于输送实际做功的有功功率。这相当于在不过载的情况下，提升了变压器带负载的能力，延缓了因负荷增长所需的增容改造投资。

3、改善电压质量，稳定供电电压

效果：能够将楼栋总进线处的电压维持在更稳定、更合格的范围内，尤其有助于缓解线路末端在高峰负荷时的电压偏低问题，保障所有住户的用电设备正常工作。

4、降低整体用电成本

效果：通过补偿降低了上级变压器的负载和系统总损耗，有助于供电公司或物业管理者降低总体的运行成本，从宏观上实现能源的节约。

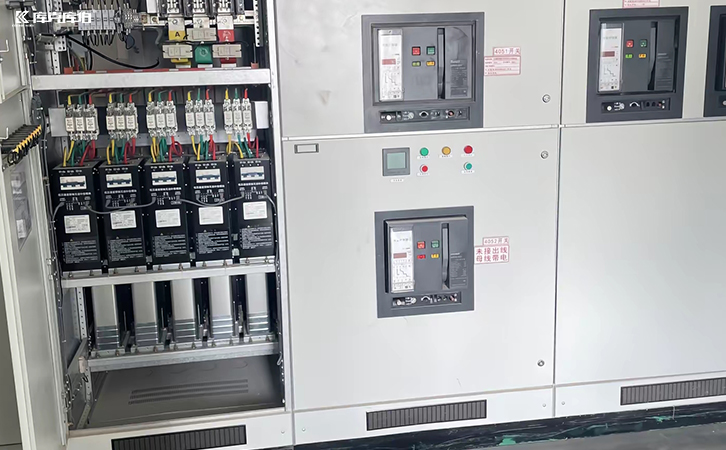

无功补偿

综上所述，在居民楼配电系统中实施无功补偿，其核心作用在于从系统层面优化电能流向。通过补偿变压器和大量感性家用电器产生的无功功率，有效达到降低线路损耗、释放变压器容量、稳定电压水平并最终实现系统经济运行的目的。
