轨道交通动力照明负荷谐波治理与无功补偿

返回列表 来源:库克库伯 查看手机网址
扫一扫!轨道交通动力照明负荷谐波治理与无功补偿扫一扫!
发布日期:2019-08-30 09:06:32【

轨道交通动力照明系统中,由于电网波动,整流装置换相,供电臂切换以及车辆逆变都会产生一定含量的谐波,特别是地铁系统由于非线性照明设备较多,谐波呈区域化密集分布,无功补偿与谐波治理需要适当配合。

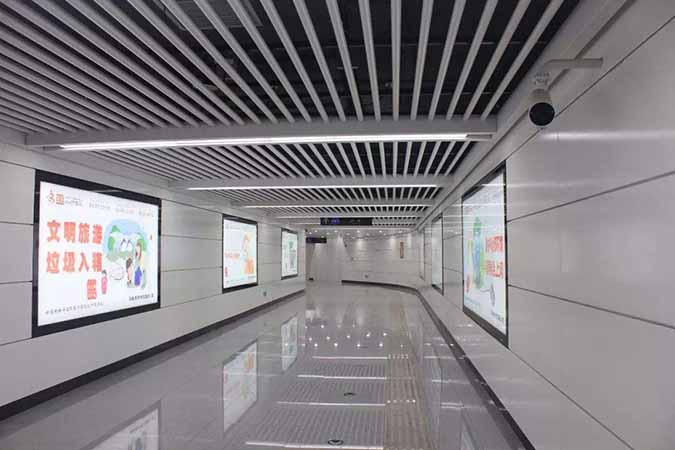

轨道交通动力照明负荷谐波治理与无功补偿

轨道交通动力照明负荷谐波源

在动力照明负荷中,3次谐波源主要有单相UPS设备,荧光灯,金卤灯,调光灯等非线性照明设备以及应急发电机组,电焊机和电弧焊接设备。

3次以上谐波主要有电梯,升降机和提升机,变频装置,软启动开关,数据以及通讯设备,整流器,直流设备。

轨道交通动力照明负荷谐波治理与无功补偿

针对轨道交通3次谐波源,可以使用14%滤波电抗器配合电力补偿电容器在无功补偿的同时抑制谐波。

针对轨道交通3次以上谐波源,可以使用7%滤波电抗器配额无功补偿电容器。

小库建议:

由于地铁设备日夜运行会有一定的差异,建议在电力补偿电容器分组时应根据设备使用情况合理分组,确保无功补偿稳定高效。
