防爆电力电容器补偿容量的计算方式

返回列表 来源:库克库伯 发布日期:2020-12-11 17:32:01【

在进行无功补偿时,首先需要对设备正常运行时的无功进行计算,然后再根据设备运行的特点对防爆电力电容器进行合适的分组,确保部分设备退出或者投运时整体无功补偿能够满足设备需求,下面库克库伯为您简单介绍一下防爆电力电容器补偿容量的计算方式。

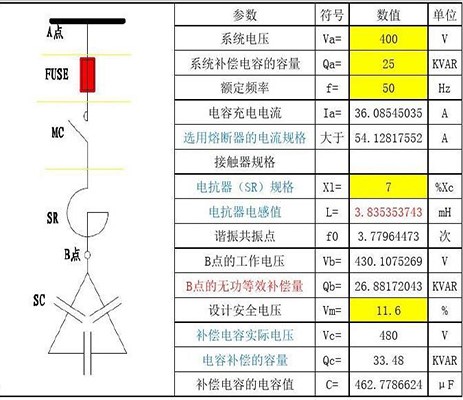

防爆电力电容器补偿容量的计算方式1

无功经济当量计算

无功经济当量主要指的是在电力系统某个部位,每提升或降低1Kvar无功功率将导致的有功功率损耗的变化,也会对应形成一定的数值。所以防爆电力电容器补偿无功后,无功经济当量利用以下公式计算:

C1=dΔP/dQ|Q=Q1=2Q1R×10-3/U2

C2=dΔP/dQ|Q-Q1-Qc=2(Q1-Qc)R×10-3/U2

C1、C2分别代表补偿前与后的无功经济当量,从上面的公式能够看出,电网各处各个量之间的关系,其中无功经济当量同无功功率、电网电阻呈正相关,然而补偿效益却会因为补偿容量的上升对应下降。

无功补偿当量计算

当配网设置防爆电力电容器无功补偿容量Qc时,单位补偿容量会导致有功损耗下降,其中的下降量就是无功补偿当量,此系统中第n段其电阻设为Rn,其无功功率为Qn1,则能够很轻松计算出第n段末端补偿之前与补偿后各自无功经济当量值与补偿当量值。
