电力电容器串联电抗器后电压和容量的选择

返回列表 来源:库克库伯 发布日期:2021-05-20 16:54:26【

由于电网中存在大量非线性负载设备,因此电网会有很严重的谐波污染。为了降低谐波对电网设备的影响,人们开始使用电力电容器串联电抗器进行滤波。但是电力电容器串联电抗器之后,电压和容量应该如何选择呢?

1、额定电压的选择

在选择电力电容器额定电压时,需要考虑电容器组投入运行后电网电压的提升;此外还需要计算谐波引起电网电压的升高;而且还要计算串联电抗器之后端子间电压的升高。如果选择的额定电压不合理,将会给电容器的运行带来很大影响。

在400V的低压供电系统中,电容器串联7%电抗率的电抗器后,电容器的额定电压多选用480V;如果串联14%电抗率的电抗器,其额定电压多选择525V。

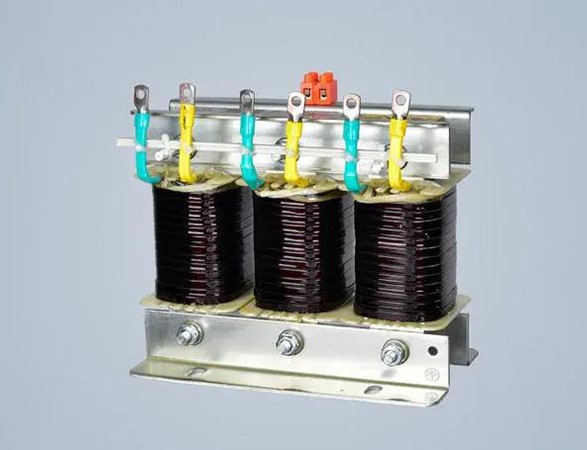

串联电抗器

2、补偿容量的选择

在大多数情况下,电力电容器的额定容量和输出容量是不一致的。因为额定容量是电容器在额定电压下输出的容量,但是企业实际运行电压会低于额定电压,因此电力电容器的实际输出容量会偏小。这可能会造成无功补偿容量不足,功率因数过低等情况的发生。

由于电力电容器串联电抗器后,电容器的额定电压会有提升,因此无功补偿容量也需要重新选择。

串联电抗器后电网电压升高,电力电容器也需要选择更高等级的额定电压;选用更高等级的额定电压后,电力电容器实际输出的容量会降低,因此需要重新选择补偿容量。
