库克库伯为某模具企业提供无功补偿方案

2019-02-26 20:47:05

某模具企业面临的问题:

与我们合作之前,新投入的电容器使用不足两个月就因为出现爆裂甚至着火现象而不得不更换。客户主要生产设备为冲床,数控机床以及少量焊机,采用1250Kvar变压器供电,无功补偿柜为9台60Kvar相电容器配480V 6%电抗器,6台30Kvar 250V单相电容器分相补偿,配480V 6%电抗器。通过对用电系统测试发现:用电系统中3次谐波含量为15% ,5次谐波含量为10%,7次谐波含量为5%。

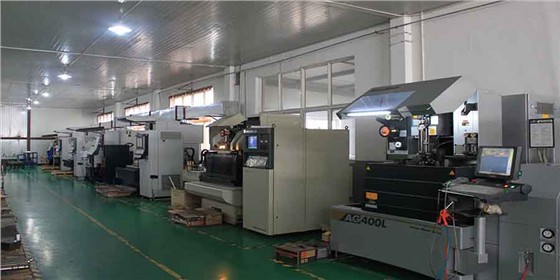

数控加工车间
根据企业用电环境以及测试结果,库克库伯工程师做出以下分析:

1.根据检测结果,用电系统以3次谐波为主,6%三相电抗器主要抑制5次谐波和7次谐波,对于用电系统中存在的3次谐波非但不能抑制,反而有放大甚至产生谐振的隐患。

2.企业生产设备包含具有冲击负载的冲床,冲床在运行时用电系统负荷变化较快。由于电容器投切一般需要三分钟(特殊设计可做到1分钟)放电,所使用的接触器不能满足冲床工作投切需求,且无法实现过零投切,因此也是电容器频繁更换的原因之一。

3.由于满载运行达到1500A时,需所有电容器将全部投运,电容器超负荷运行,电容器额定电压偏低。

根据分析结果,综合考虑生产设备运行时各种用电需求,库克库伯给出如下解决方案:

1.针对用电系统以3次谐波为主,建议更换为14%电抗器525V三相共补,14%电抗器280V单相分补的方式抑制3次谐波

2.针对企业负荷变化快,接触器影响冲床正常运行,建议更换为可以过零投切的晶闸管以满足设备快速投切需求。

3.针对有电容器全部投运造成系统电压提高,容易烧坏用电设备,建议更换为库克库伯790Kvar电力电容器525V14%电抗率,共补550Kvar,分补240Kvar的方式匹配企业生产设备不同阶段无功补偿需求。

这份方案在该单位技术部门获得一致好评并决定当天达成合作,通过采纳库克库伯工程师推荐的解决方案,至今该单位电力电容器运转正常,无功功率补偿符合电力公司标准,我们以真诚的服务赢得了客户的信任,现准备全部更换为库克库伯产品。
