动态无功补偿之静止无功补偿器

2019-02-19 08:45:36

静止无功补偿器又叫SVC,从上世纪七十年代开始兴起。现如今静止无功补偿器,因为反应快、维护简单等优势,应用于多个电能领域。

静止无功补偿器的工作原理

静止无功补偿器是由晶闸管控制的可控电容器和可控电抗器组成。当电力系统的功率因数发生变化时,静止无功补偿器可以快速、连续、平滑地调节;同时静止无功补偿器还可以进行分相补偿,应对三相不平衡系统负荷。

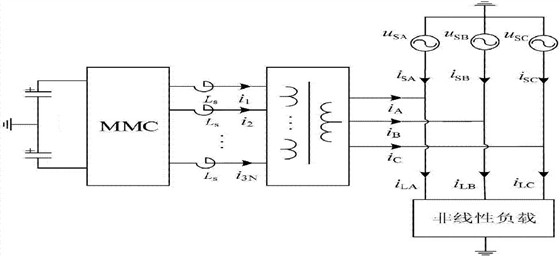

静止无功补偿器工作原理

静止无功补偿器分类

目前正在使用的静止无功补偿器,在国内外普遍采用4种不同的分类。

①晶闸管控制电抗器(TCR型)TCR可以连续进行感性和容性无功调节;TCR可以串联调谐波电抗器,起到滤波器的作用,吸收TCR产生的谐波。

②晶闸管投切电容器(TSC型)TSC自身不会产生谐波,因为TSC是进行的过零投切,所以不会产生谐波;TSC适用于容量小的电网中。

③晶闸管控制变压器(TCT型)TCTTCR类似,是属于TCR的变形,具有TCR的所有优点;TCT主要的优点是成本低、可用于超高压电网中。

④自饱和电抗器型(SR型)SR是基于传统技术构成的,运行简单、过负荷能力强。

我国常用的静止无功补偿器(SVC)装置是:晶闸管控制电抗器(TCR型)

除了静止无功补偿器(SVC)之外,近几年又研发出一种新型静止无功补偿设备,静止无功发生器(SVG)。小库会在之后的文章中为大家介绍,动态无功补偿之静止无功发生器
