电力补偿电容器组的星形接线和三角形接线

返回列表 来源:库克库伯 查看手机网址
扫一扫!电力补偿电容器组的星形接线和三角形接线扫一扫!
发布日期:2022-03-21 16:34:21【

电力补偿电容器,是电力系统的无功补偿装置之一。在电力系统中,电力补偿电容器可以补偿无功功率、提高功率因数、提高设备处理、降低电能损失。在接下来的文章中,小库会向大家介绍电力补偿电容器的星形接线和三角形接线。

1、星形接线方式

在电力系统中,星形接线可分为带中性线和不带中性线2种情况。其中带中性线方式的优势在于可以进行分相投切,从而补偿电网负荷的三相不平衡。对于不带中性线方式来说,其需要两相电容才能形成回路。和星形带中性线方式相同的是,它们的三相基波电压对称,所以三相基波电流合成值为零;而3次谐波电流则由线电压决定,三相电压的3次谐波大小相等,方向相同,在线电压中相互抵消,因此电容支路中没有3次谐波电流。

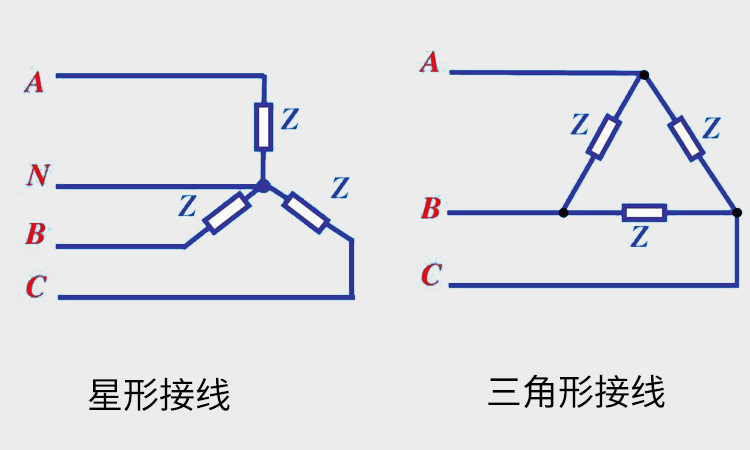

电力补偿电容器组的星形接线和三角形接线

2、三角形接线

在电力系统中,三角形接法按照星形三角形变换原理,可以转化为星形接线。当电力系统中存在三相不平衡的负载时,可以令可令各相电容值不等,根据各相负荷进行分相补偿。在电力补偿电容器总无功容量相等的情况下,三角形接线和星形无中性线方式度外电路表示的特性相同。在实际进行无功补偿时,企业采用三角形接线方式更多。

星形接线和三角形接线,是电力补偿电容器常见的接线方式。目前企业常用的接线方式是三角形接线,因为它可以实现分相补偿,解决三相不平衡的问题。
