串联电抗器后低压电力电容器额定电压的选择

返回列表 来源:库克库伯 发布日期:2021-10-12 16:34:22【

额定电压是低压电力电容器的重要参数,额定电压过低会导致电容器故障率增加、运行可靠性降低;额定电压过高则会降低电容器的利用率。合理选择低压电力电容器的额定电压,是保障电网稳定运行的重要条件。

正常情况下,需要根据网络电压选择电容器的额定电压,且电容器可以在1.1倍额定电压下长期工作。但是当电网存在谐波,安装滤波电抗器之后,企业用该如何选择低压电力电容器的额定电压等级呢?

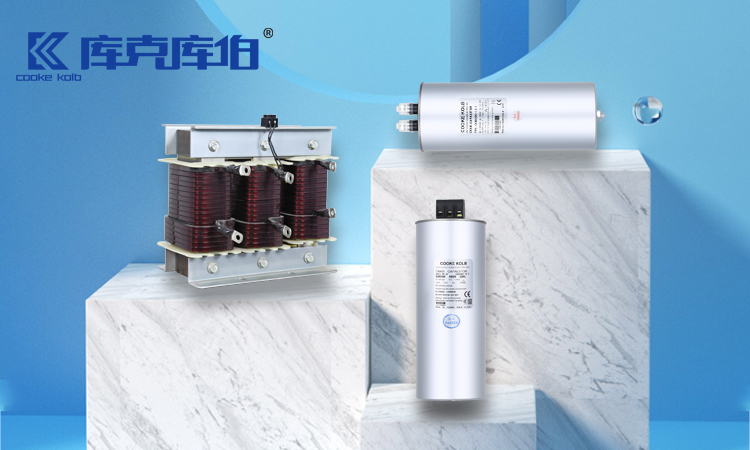

低压电力电容器 串联电抗器

串联电抗器后,选择额定电压时需要考虑的因素

①安装电容器后,接入处电压会升高,因此需要提高电容器的额定电压等级;

②串联电抗器后,低压电力电容器两端的电压将会提升,其电压升高约为1/(1-K)倍,其中K代表电抗器的电抗率。

③根据相关规定,电容器需要在1.1倍额定电压下长期运行。因此选择电容器额定电压等级时,建议留有一定的安全裕量。

举例说明:

以380V供电系统为例,其线电压大约在400V左右。如果纯电容补偿的话,建议使用440V额定电压的电容器;当串联7%电抗率的电抗器后,建议使用480V额定电压的电容器;当串联14%电抗率的电抗器之后,建议选用525V额定电压的电容器。

作为无功补偿装置的重要组成部分,低压电力电容器在系统中占据重要位置。因此选择其额定电压时,需要充分考虑全部因素,再选择合适的额定电压等级。

推荐阅读:使用并联电容器补偿时每种补偿方式的优缺点
