7%电抗率的电抗器怎么选电力电容器

返回列表 来源:库克库伯 发布日期:2022-01-18 16:52:28【

由于大量非线性负荷设备的广泛应用,企业电网普遍存在严重的谐波问题。电力电容器串联滤波电抗器,可以同时实现无功补偿和谐波治理功能。那么当企业选择7%电抗率的电抗器之后,电力电容器的参数应该怎么选择呢?

1、7%电抗率的电抗器

电力电容器串联电抗器,可以组成无源滤波回路,从而抑制电网中的某次谐波。当电网谐波以3次为主时,建议选用14%电抗率的电抗器;当电网谐波以5次、7次为主时,建议选用7%电抗率的电抗器。

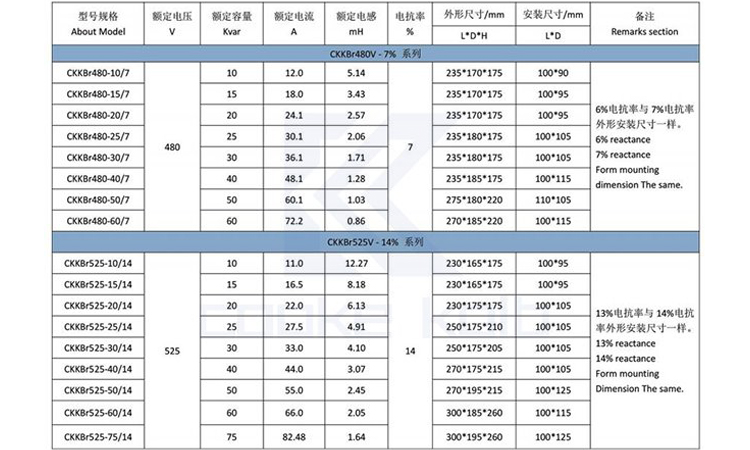

选电力电容器

2、电力电容器的额定电压

安装电容器、串联电抗器等操作,都会导致电网电压的升高,因此电力电容器额定电压也要适当升高。在380V系统中,纯电容补偿时,建议选用额定电压为440V的电容器;串联7%电抗率的电抗器后,建议选用额定电压为480V的电容器;串联14%电抗率的电抗器后,建议选用额定电压为525V的电容器。

3、电容器的额定容量

电力电容器的额定容量,是在额定电压下可输出的容量。当额定电压等级提高时,在同等电压下,电容器的实际输出容量会降低,从而出现补偿容量不足、功率因数不达标等问题。因此额定电压等级提升后,企业需要适当提高电容器的额定容量或数量。

根据电网谐波情况,企业使用电力电容器进行补偿时,可选择纯电容补偿、滤波补偿两种方案。当串联7%电抗率的电抗器后,企业需要适当提供电力电容器的额定电压、容量等参数。
